MunkatérhatárolásokBME · Alapozás · 9. előadás
kiemelés±0,0m
Interaktív tananyag · BME Alapozás

Munkatér­határolások lefelé, biztonsággal

Minden pince, mélygarázs, aluljáró és közműárok úgy kezdődik, hogy a talajt ki kell emelni – és a kiemelt gödör falát meg kell tartani. Ez az oldal végigvezet a dúcolástól a szádfalon és a talajhorgonyon át a fagyasztott falig: animációs videókkal, kalkulátorokkal, 3D gödörtervezővel és kvízekkel.

19animációs videó
40+interaktív elem
3Dgödörtervező
100+kérdés és feladat
0,0 m
01
−1,5 m

Alapok

Minden alapozás a terepszint alá kerül. Amíg csak egy-két méteres alapárok kell, a talaj – a durvaszemcsés, kohézió nélküli talajokat kivéve – rövid ideig függőleges falban is megáll. Egy pinceszinttől lefelé viszont a gödör falát vagy rézsűvel kell kiváltani, vagy valamilyen szerkezettel meg kell támasztani – és ha a gödör a talajvíz alá ér, a vizet is ki kell zárni.

1.1

Gödör, árok, munkatér

Ha egy alaptest helyéről emeljük ki a talajt, alapgödörről (pontalap) vagy alapárokról (sávalap) beszélünk. Ha egy egész építmény számára, akkor munkagödörről és munkaárokról. A munkaárok tulajdonképpen keskeny munkagödör: jellemzően legfeljebb 1–3 m széles, vonalas létesítményekhez – például közművek fektetéséhez – készül, és a munka végén visszatemetik.

Minél mélyebb a kiemelés, annál valószínűbb, hogy megjelenik a talajvíz. Ha a gödör alsó síkja az építési talajvízszint alá kerül, gondoskodni kell a víztelenítésről is. Ezért a munkatérhatárolást és a víztelenítést az alapozással párhuzamosan kell megtervezni – egyes rendszereknél (például a résfalnál) a munkatérhatárolás egyben maga az alapozás is.

A munkagödör nagyságát meghatározza

  • az építmény méretei (+ munkatér a falak, szigetelés mellett),
  • a közlekedési, szállítási igények (rámpa, daru, kotró),
  • a víztelenítési igények (szivárgó, zsomp, kutak helye).

A határolás módja függ

Koppints egy szempontra!

1.2

Mi tartja meg a falat?

A határolás lehet ideiglenes – a felszín alatti építmény elkészülte után megszűnik a szerepe – vagy végleges, amikor az építmény része lesz (mélygarázs, aluljáró, alagút). Az egyensúlyt négyféleképpen lehet biztosítani, és sok esetben ezek kombinációja ad megoldást, például a befogott-horgonyzott szerkezet.

1.3

A lehetséges szerkezetek – technológia-térkép

A határolás kialakítható rézsűsen, dúcolással, falszerkezetekkel és különleges megoldásokkal. Minden csempe a saját fejezetére visz; a jobb felső szám az animációs videó sorszáma.

A mélyalapozásból már ismert

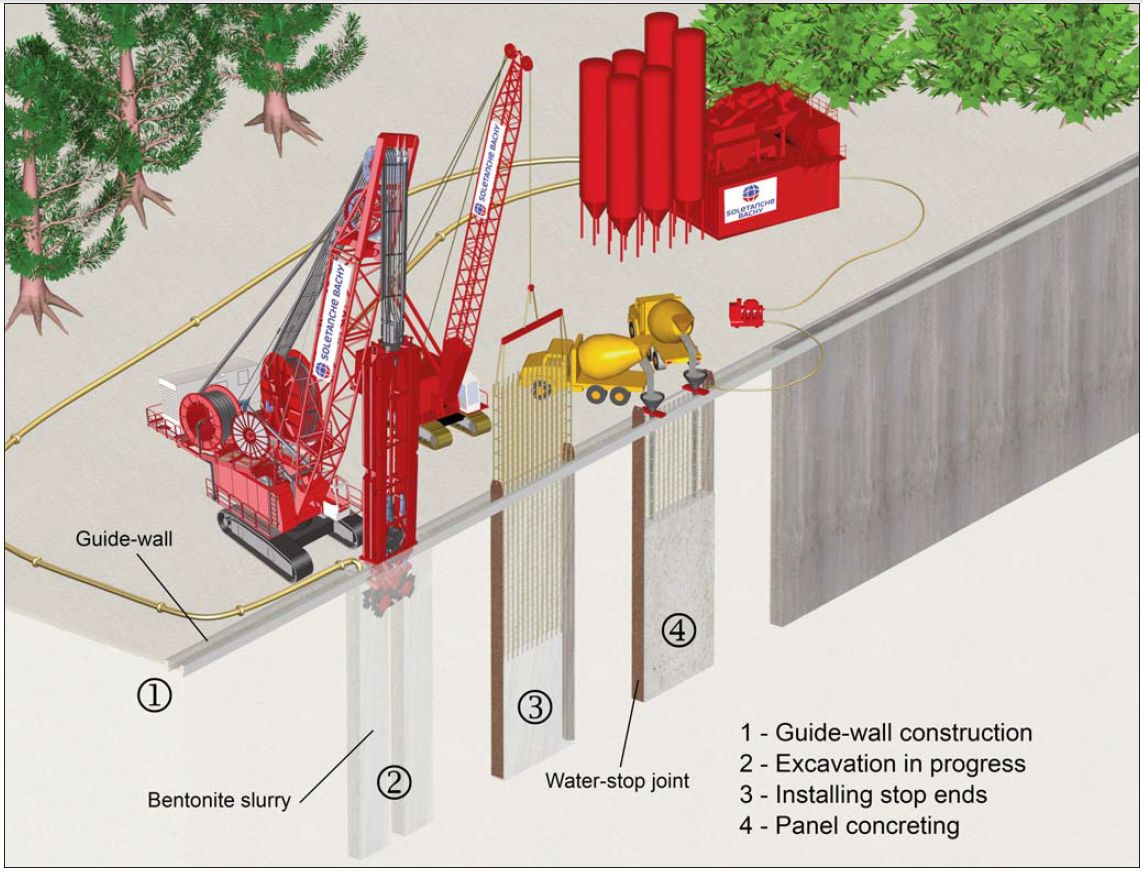

A réselt fal (résfal) és a nagy-szekrény (szekrényalapozás) is munkatérhatárolás – ezeket a mélyalapozásoknál tárgyaltuk. A résfal gyakran egyszerre határolja a munkateret, zárja ki a vizet és viseli a végleges terheket.

1.4

Rézsűs kialakítás

A legegyszerűbb megoldás – komolyabb mélyépítési technológia nem kell hozzá –, de nem biztos, hogy a legolcsóbb. Csak ott jöhet szóba, ahol közvetlenül a gödör mellett nincs építmény, és elég hely van. Sok helyet foglal, nagy földtömeget kell megmozgatni és deponálni (ehhez is hely kell), majd az építmény elkészülte után rétegesen tömörítve visszaépíteni. Egyes talajok (pl. kövér agyagok) kiemelés után nem alkalmasak visszaépítésre, vagy csak stabilizálással; gond lehet a deponált föld elázása–kiszáradása is.

  • A rézsű legnagyobb hajlását állékonysági vizsgálattal kell meghatározni; kohéziómentes szemcsés talajban a hajlásszög nem lehet nagyobb a belső súrlódási szögnél (β ≤ φ).
  • 3–5 m-nél magasabb rézsűbe padkát célszerű beépíteni.
  • Veszélyes a befelé lejtő agyagréteg (főleg rétegvízzel), és a talajvíz nem várt emelkedése is okozhat rézsűmozgást.
  • A közeli szádfal- vagy cölöpverés és a forgalom dinamikus hatása csökkenti az állékonyságot.
  • Nagyon fontos a csapadékvíz elvezetése a gödörben és a felszínen is.
  • A rézsű felett, a szakadólapon belül ne deponáljunk; a méretezésben szabvány szerint min. 10 kPa felszíni teher vehető figyelembe.
Rézsűs munkaárok elvi ábrája: β ≤ φ, padka, a deponált föld a szakadólapon kívül
Rézsűs munkaárok elvi ábrája. Kattints a nagyításhoz.
Fotók

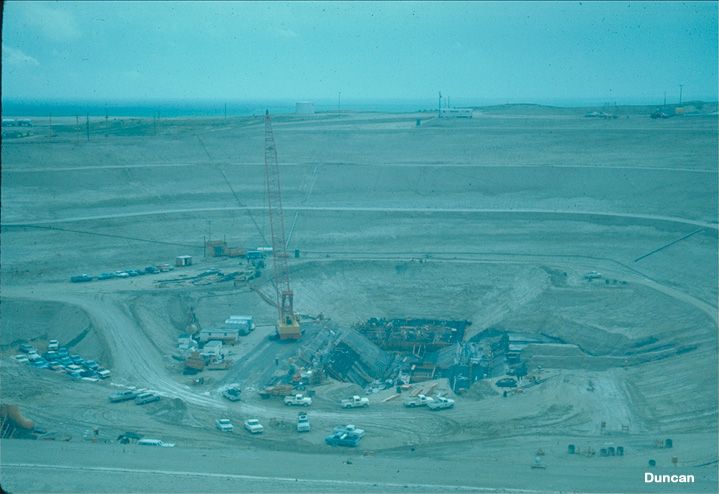

Nagy, rézsűs munkagödör madártávlatból
Nagy kiterjedésű, rézsűs munkagödör – a rézsű a gödör körül széles sávot foglal el.

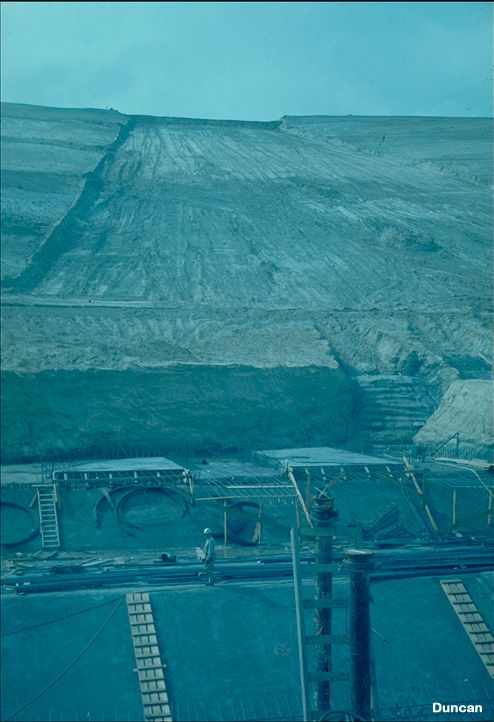

Rézsűs kiemelés közelről
Rézsűs kiemelés: a deponált föld és a rézsűkorona között szabad sáv marad.
Tudtad?

A rézsűs kiemelés földtömege a mélység négyzetével nő: 6 m mély gödörnél 1:1 hajlás mellett oldalanként folyóméterenként 18 m³ többletföldet kell kitermelni, deponálni, majd visszatömöríteni – 12 m-nél már 72 m³-t. Városi telken ezért szinte mindig megtámasztott falat építenek.

02
−3,5 mVideók: 01, 02

Munkaárok dúcolása

A dúcolás „szembetámaszt” jelent: a gödröt, árkot határoló két földfal nyomását nyomott elemekkel, dúcokkal vesszük fel – a két oldal földnyomása így egymásnak feszül. Mivel a dúc kihajlási hossza a gödör szélességével nő, a módszer elsősorban keskeny, 1–3 m széles közműárkokban használatos.

1–3ma munkaárok jellemző szélessége (vonalas létesítmények, közművek)
48mma hagyományos, ún. 2 colos fenyőpalló vastagsága
0,5 · 1 · 2mefölött kötelező dúcolni: finomhomok · átmeneti talaj · kemény agyag
~1,8tegy köbméter nedves föld tömege – egy kisautónyi teher
2.1

A dúcolat elemei

A hagyományos dúcolat a helyszínen, három elemből készül: a földfalat pallókkal terítik be, ezeket hevederek fogják össze, a hevedereket pedig dúcokkal támasztják szembe.

Régen mindhárom elem fából készült: 2 colos (48 mm) pallók, 12–24 cm oldalhosszú gerendahevederek és 12–16 cm átmérőjű gömbfa dúcok. Ma jellemzően acélt használnak: a földfal beterítésére Pátria- és Union-szádlemezt (csatornapallót), esetleg CS hullámlemezt, hevedernek melegen hengerelt I- és U-szelvényt, dúcnak I-tartót, csövet vagy – leggyakrabban – állítható hosszúságú csavaros acéldúcot.

A dúcolat készítésének módját az határozza meg, milyen talajban készül, van-e kohéziója, és egyáltalán milyen mélységig lehet megtámasztás nélkül, rövid ideig kiemelni.

A csatornapalló nem szádfal

A Pátria- és Union-szádlemez vékony falú (3–6 mm), 25–30 cm hasznos szélességű profilos lemez. Kapcsolata nem vízzáró, ezért csak dúcolásra való, víztelenítésre nem – szemben a hornyosan összefűzött, vízzáró acél szádfallal (lásd 4. fejezet).

Fotók

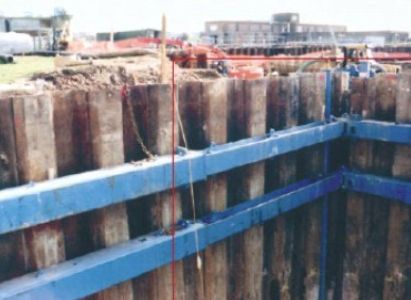

Függőlegesen állított acél csatornapallók kék acél hevederekkel
Függőlegesen állított acél csatornapallók, vízszintes acél hevederekkel

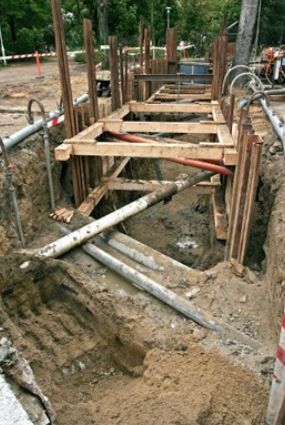

Fa dúcolat közműárokban pallókkal, hevederekkel, dúcokkal
Hagyományos fa dúcolat közműárokban: pallók, hevederek, dúcok

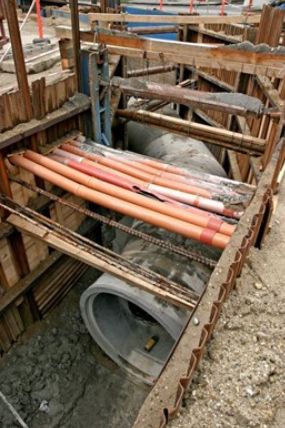

Dúcolt közműárok, a dúcok alatt fektetett vezetékekkel
Dúcolt közműárok – a vezetékek a dúcsorok alatti szabad térben kerülnek a helyükre
2.2

Meddig áll meg a függőleges földfal?

Talajvíz felett, kötött talajban a függőleges földfal megtámasztás nélkül ideiglenesen egy bizonyos m₀ mélységig állékony. Ez a kohéziótól, a belső súrlódási szögtől, a térfogatsúlytól és a peremen ható terheléstől függ:

m0=4cn·γ·tg(45°+φ2)−pγ
c kohézió · φ belső súrlódási szög · γ térfogatsúly · n biztonsági tényező (általában 1,5–2) · p felszíni terhelés
Elméletben megállna – a gyakorlatban mégis dúcolni kell

m₀ mélységig elméletileg megtámasztás nélkül is kiemelhető lenne az árok. A kiemelt földfal azonban ki van téve az időjárásnak (kiszáradás – zsugorodás, átázás), az állapota leromolhat, ezért munkavédelmi okból mindenképpen dúcolni kell:

H > 0,5 mfinomhomokban
H > 1,0 mátmeneti talajban
H > 2,0 mkemény agyagban

Dúcolni kell mindig, ha dinamikus hatás érheti az árkot (közlekedés, cölöpözés), illetve épületek mellett – és a dúcolás biztonságát számítással kell ellenőrizni.

A sekély árok sem biztonságos

Az Egyesült Államokban a halálos árokbeomlások mintegy 80%-a 3 m-nél (10 lábnál) sekélyebb árokban történt. Egy köbméter föld 1,5–2 tonna: egy 3 m mély függőleges fal mögül folyóméterenként nagyjából 4 tonnányi ék csúszhat le.

Itthon is történik

2025 januárjában Tarcalon egy csatornajavításhoz kiásott, kb. 4–5 m mély, közel függőleges falú munkagödör fala omlott rá egy munkásra, aki életét vesztette. A gödör fala feltehetően nem volt megfelelően biztosítva; a vizsgálat a munkavédelmi szabályok megsértését vizsgálta.

Közműüzemeltetői gyakorlat

A hazai közműszolgáltatói gyakorlatban például: 5 m-nél mélyebb munkagödörnél – vagy ha a perem mellett statikus, dinamikus teher hat – a dúcolás biztonságát számítással kell igazolni; az árok szélén 0,5 m-es padkát szabadon kell hagyni; az árokba létra kell; a dúcokon átjárni, azokat munkaállásként vagy anyagtárolásra használni tilos; a dúcolat mögötti üregeket ki kell tölteni.

2.3

Négy pallózási mód

Attól függően, hogy milyen az m₀ és a tervezett mélység (H) „viszonya”, a pallókat, hevedereket és dúcokat különböző módon lehet – és kell – elhelyezni:

a
m₀ > H

Állított pallózás

Teljes mélységig kiemelnek, utána függőleges pallók, rájuk vízszintes hevederek, dúcok – min. két sorban.

b
H > m₀

Utánhajtott pallózás

m₀ mélységű lépcsőkben lefelé, minden lépcsőben utánhajtva a pallókat; a hevedereket ideiglenesen alátámasztják.

c
H ≫ m₀ (dm)

Vízszintes pallózás

Lépcsős mélyítés vízszintes pallókkal; a függőleges hevedereket lépcsőnként hosszabbakra cserélik.

d
m₀ = 0

Előrevert pallózás

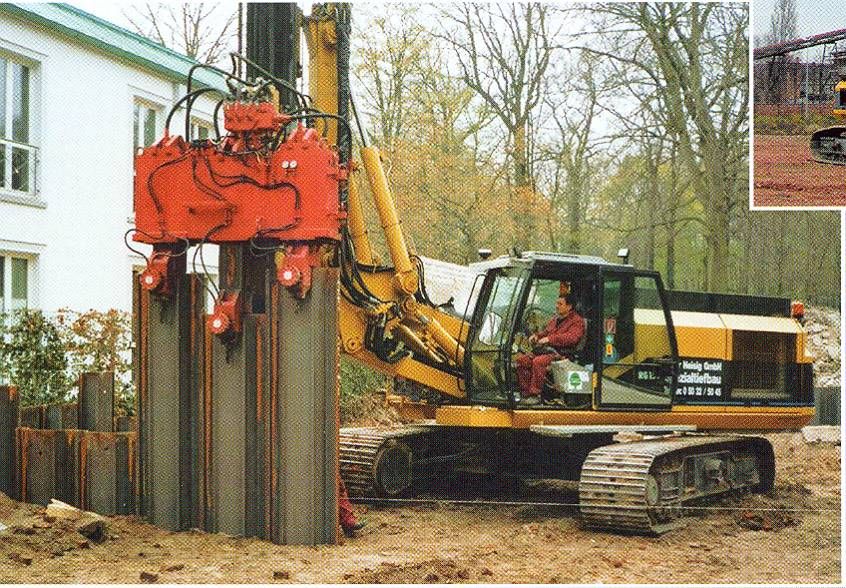

Durvaszemcsés talaj: az acélpallókat a kiemelés előtt leverik, levibrálják, aztán lépcsőkben ásnak.

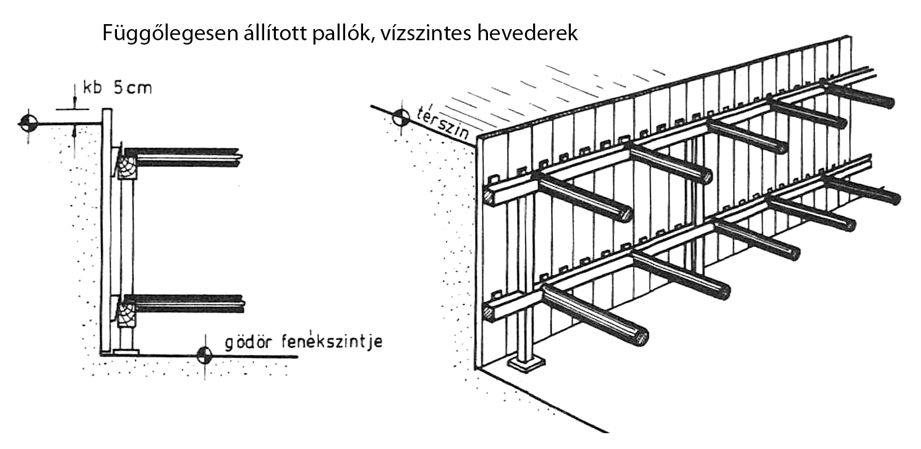

Függőlegesen állított pallók, vízszintes hevederek – rajz
a) Állított pallózás: függőleges pallók, vízszintes hevederek

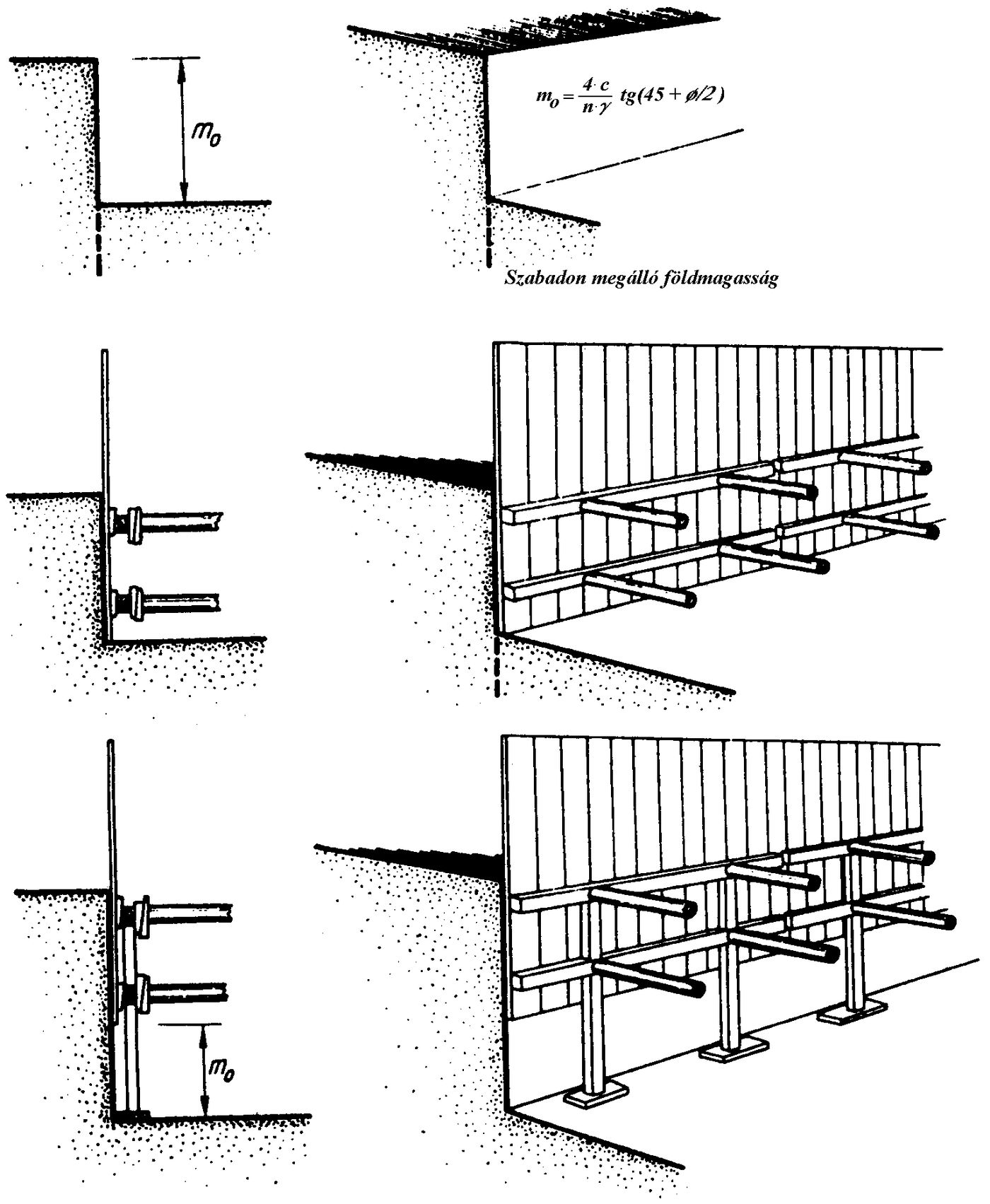

Utánhajtott pallózás munkafázisai – rajz
b) Utánhajtott pallózás: m₀ mélységű lépcsők, utánhajtott pallók

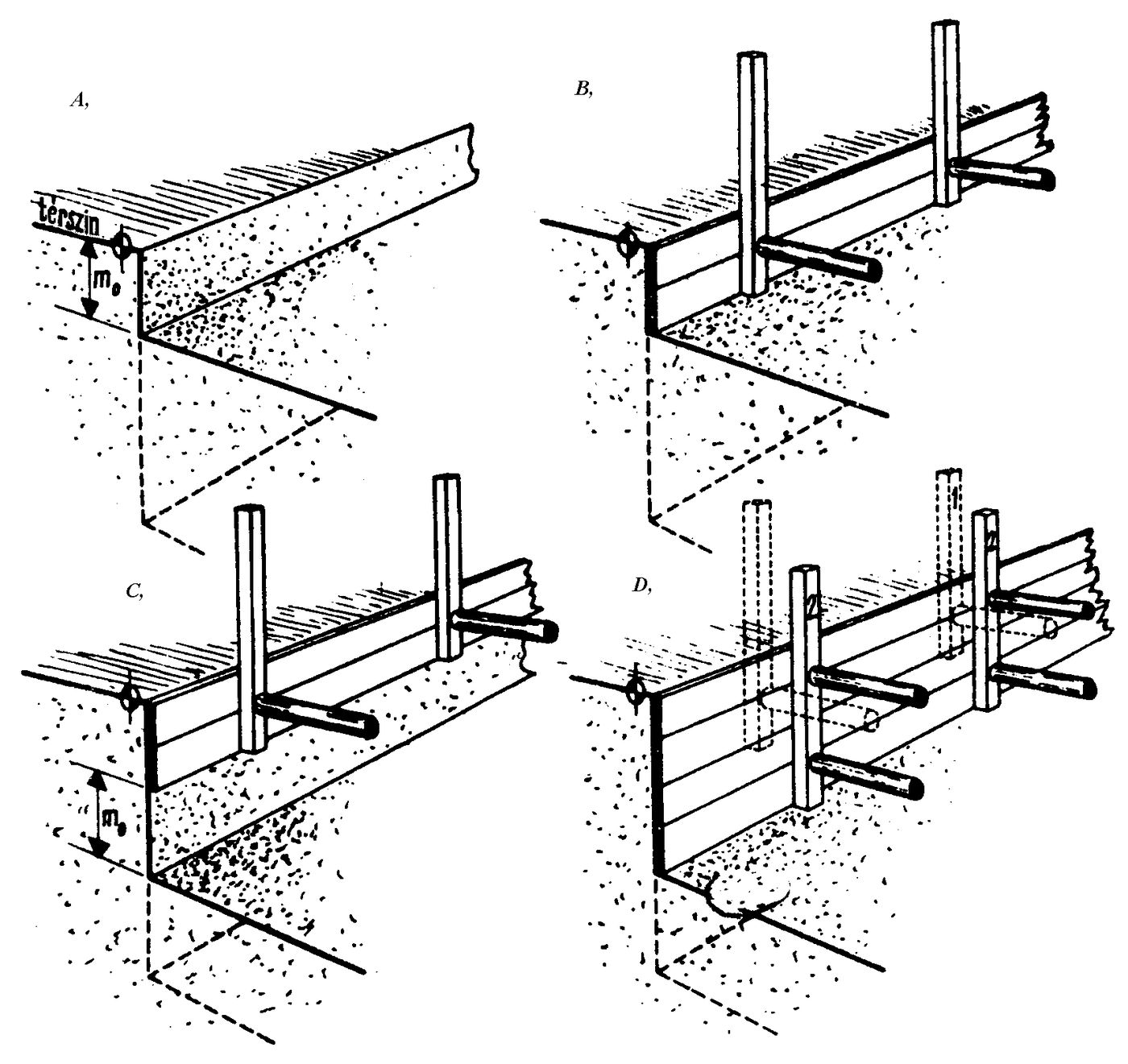

Vízszintes pallózás és lépcsős mélyítés A–D fázisai – rajz
c) Vízszintes pallózás és lépcsős mélyítés A–D fázisai
Hézagos és lépcsős dúcolás

Állékonyabb, kötött talajban megengedhető a hézagos pallózás: kb. minden második palló elhagyható (a köztávolság legfeljebb 0,5·m₀). A 6 m-nél mélyebb munkagödröket szakaszokra bontják: így alakul ki a lépcsős dúcolás, ahol a felső rész kb. 2×20 cm-rel szélesebb az alsónál.

A bontás is kritikus fázis

A dúcolatot mindig alulról felfelé bontják, a rétegenként (15–20 cm) tömörített visszatöltéssel lépést tartva: egy dúc csak akkor jöhet ki, ha alatta már föld támaszt. Az előrevert pallók vége pedig mindig legalább 30 cm-rel a talajban marad.

2.4

Dúcnyomás és méretezés

A dúcolatok tervezése egyszerűsített eljárásokkal történik: a pontos számítás nagyon bonyolult lenne, mert a kialakuló földnyomás erősen függ a beépítéstől (a fellazulás, illetve a befeszítés mértékétől) – valahol az aktív és a passzív állapot között van. A pallókra ezért egy egyenletesen ható helyettesítő vízszintes terhelést veszünk fel, amely tulajdonképpen a befeszített dúcok reakcióereje: ez a dúcnyomás.

Szemcsés és gyengén kötött (Ip < 10%) talaj:
p=K·(H·γn+q)·tg2(45°−φ2)
K = 0,8, ha γd ≤ 16,5 kN/m³; K = 0,6, ha γd ≥ 18,5 kN/m³ (közte lineárisan) · γd = γn/(1+w) · q ≈ 10 kPa
Közepesen és erősen kötött talaj – a kettő közül a nagyobb:
p1=(H·γn+q)−4c p2=0,2·(H·γn+q)

A méretezés egyszerű statikai vázakkal – általában két- vagy háromtámaszú tartókkal – történik: a pallókat és a hevedereket hajlításra, a dúcokat nyomásra (kihajlással) kell ellenőrizni.

2.5

Táblás dúcolat

Az utóbbi két évtizedben előtérbe kerültek a sokszor felhasználható, gyorsan beemelhető, bármilyen talajviszonyok között alkalmazható előregyártott táblás dúcolatok. Jellemzően egyben, merevített acéllemezekkel készülnek; sok esetben csak a „földfal beterítése” van egy táblában, és rejtett hevederek vannak, vagy külön merevítő hevedereket alkalmaznak, és csavaros dúcokkal támasztják szembe.

A dobozt (két táblát, közöttük állítható dúcokkal) a kotró emeli be és nyomja le – a dolgozónak nem kell védtelen árokba lépnie. Két beépítési mód van: beállítás a már kiásott árokba (csak ideiglenesen állékony talajban), illetve ásással együtt süllyesztés (laza talajban, forgalom mellett ez a kötelező).

Előnyök
  • A felszínről, géppel építhető
  • Gyors, sokszor újra felhasználható
  • Merev pajzs védi a csőfektetőket
  • Bármilyen talajban alkalmazható
Korlátok
  • Doboz: kb. 4–6 m mélységig
  • A dúcok akadályozzák a hosszú csövek beemelését
  • Keresztező közmű megakaszthatja
  • Nehéz (1–3 t/doboz), megfelelő kotró kell
Pajzs, nem dúcolat

A dúcolódoboz szigorúan véve passzív pajzs: nem akadályozza meg a talaj mozgását, csak megvéd tőle – a talaj addig mozdul, amíg rá nem fekszik a táblára. Ezért kell a doboz és a földfal közti rést azonnal kitölteni. Egy 4,5 m hosszú, 100 mm-es táblájú alapdoboz közel 3 tonna – mégis egy kotró nyomja le a kanala hátával, sarokról sarokra.

Fotók – táblás dúcolatok

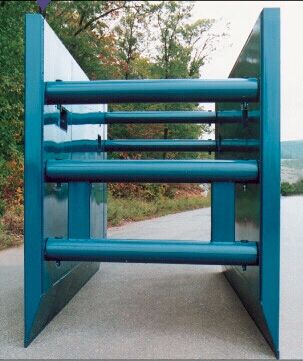

Előregyártott dúcolódoboz kék acéltáblákkal és csődúcokkal
Előregyártott dúcolódoboz: két merevített acéltábla, közöttük állítható dúcok

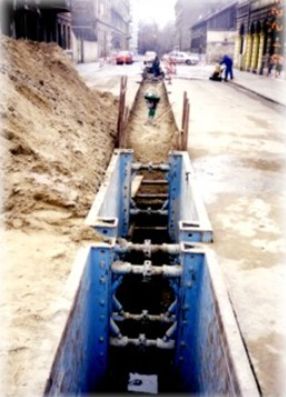

Táblás dúcolat városi közműárokban
Táblás dúcolat egy városi közműárokban
Dúcolótáblák a földfalak között, köztük a dúcok
A dúcolótáblák a földfalakhoz feszülnek – köztük az állítható dúcok

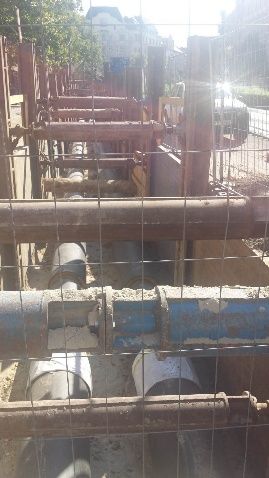

Nagytáblás dúcolat csőfektetéskor
Nagytáblás dúcolat csőfektetéskor: a cső a dúcok alatt kerül a helyére
03
−5,5 mVideó: 03

Széles munkagödör dúcolása

Minél szélesebb a gödör, annál hosszabb a dúc – és annál könnyebben kihajlik. Kb. 3 m-nél szélesebb gödröknél már sokkal „masszívabb” merevítés kell: több irányban merevített dúcok, a gödör aljára támaszkodó ferde dúcok, hátrahorgonyzás vagy nagy átmérőjű acél csőtámaszok.

3.1

A hosszú dúc ellensége: a kihajlás

Egy nyomott, karcsú rúd a teherbírása kimerülése előtt oldalra kitérhet – ez a kihajlás (kibicsaklás). A rugalmas kritikus erő a dúchossz négyzetével csökken: kétszer olyan széles gödörben a dúc már csak negyedannyit bír.

Ha a hagyományos dúcokat szeretnénk használni, akkor már több irányban is merevíteni kell őket – ez jelentősen megnehezíti a munkavégzést a munkagödörben, hiszen a merevítés elzárja a gödör közepét.

Ncr=π2·E·IL2
E rugalmassági modulus · I inercianyomaték · L kihajlási hossz (két végén csuklós dúcnál a dúc hossza). L → 2L esetén Ncr → Ncr/4.
Gyakorlati ökölszabályok

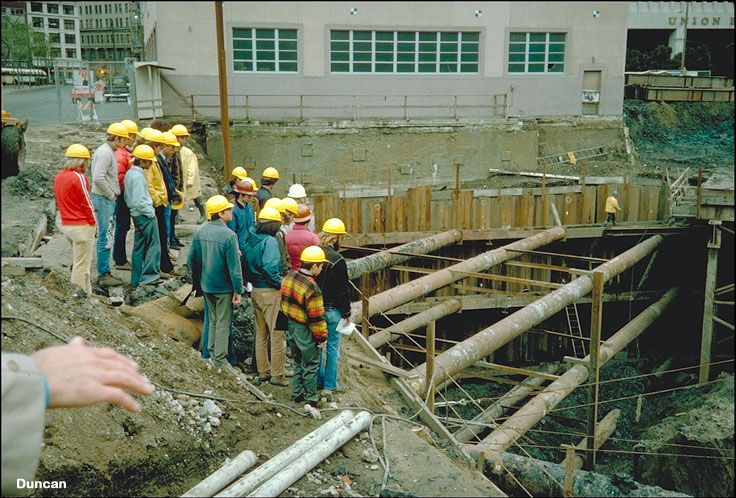

Széles gödörben a vízszintes dúcokat kb. 6 m-enként oszloppal kell alátámasztani a kihajlás ellen. A német DIN 4124 szerint a dúcsorok merevítésének a dúcerők összegének legalább 1/100-át kell felvennie – ezért kerülnek a dúcok közé átlós és sarokmerevítések.

A fa recseg, mielőtt eltörik

A régi ácsok egyik érve a fenyő dúcok mellett: a túlterhelt lucfenyő dúc hangosan recseg, mielőtt eltörne – figyelmeztet. A DIN szerinti szabványos fa dúcolatban a kerek dúcok legnagyobb kihajlási hossza mindössze kb. 2 m.

3.2

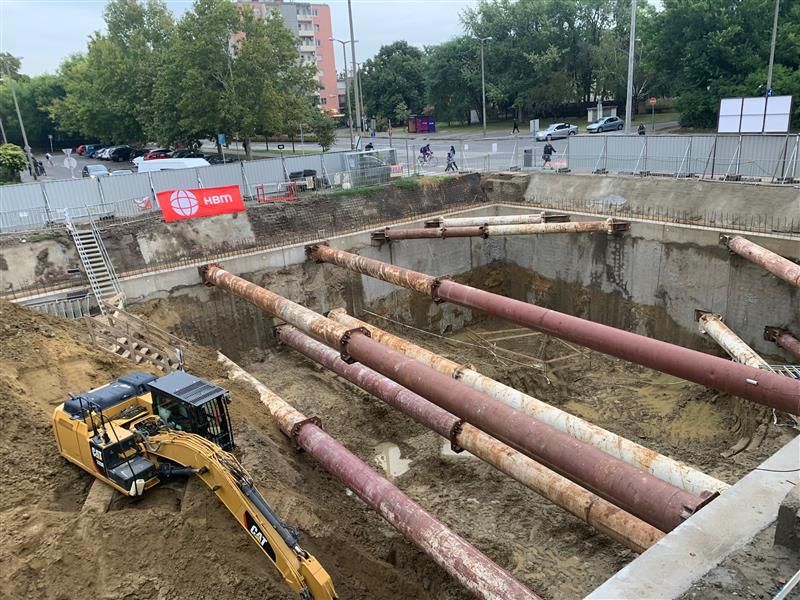

Ferde dúcok a gödör aljára

Nem kell feltétlenül szembetámasztani a földfalakat: a falat ferde dúcokkal a munkagödör aljára is meg lehet támasztani. A ferde dúc erejének azonban függőleges összetevője is van – a dúc kifordulhat, ezért a függőleges egyensúlyát is ellenőrizni kell, és a dúcnak kellően laposnak kell lennie.

Előnyösen felhasználható a megtámasztásra az építendő műtárgy alaplemeze is – ilyenkor azonban az alaplemezt szakaszosan kell megépíteni: először a belső része készül el úgy, hogy a szélén rézsűsen még nagyobb földtámaszt (földpadkát) hagynak meg, és ahhoz támasztják a ferde dúcokat – a teljes földkiemelés előtt.

Minden esetben gondot jelent az alapozás és a pincefalak építése, szigetelése, mert a dúcolati rendszert csak akkor lehet elbontani, amikor a pincei szerkezetek (falak és födémek) már elkészültek, és tárcsaként fel tudják venni a földnyomást.

Mit kell ellenőrizni?

A ferde dúc kihajlását és a dúcfej kapcsolatát; a fal (vagy a tartók) felemelését a függőleges erőből; a dúc talppontjának, ellentámaszának elcsúszását; a földpadka állékonyságát – magas talajvíznél a fiatal alaplemez felúszását is.

Előnyök
  • A gödör közepe szabad marad
  • Olcsóbb lehet a vízszintes acéldúcoknál
  • Nem nyúlik a szomszéd telek alá
Korlátok
  • A padka és a dúcok elfoglalják a peremsávot
  • Szakaszos lemezépítés, munkahézagok
  • Inkább mérsékelt mélységig (egy dúcsor)
3.3

Ha van hely – vagy ha nagyon széles a gödör

04
−7,5 m

Munkatérhatároló falak

Ha a gödör mélyebb és szélesebb, mint amit dúcokkal kényelmesen szembe lehet támasztani – vagy közvetlenül mellette utca, szomszéd épület áll –, a földfalat már a kiemelés előtt a talajba juttatott falszerkezet tartja meg. Ezek a falak a munkatér feneke alá nyúlnak, ott be vannak fogva, és a kiemeléssel lépést tartva szükség szerint dúcokkal, horgonyokkal vagy födémekkel támasztják meg őket.

A falakat két nagy családba sorolhatjuk. Az egyikben hézagosan álló, függőleges acélgerendák viszik a terhet, és a köztük lévő mezőt valamilyen kitöltés hidalja át: ez a berlini dúcolat, a jet-grouting fal, az erősített önszilárduló zagyfal és az erősített mélykevert fal. A másikban maga a fal teljes szerkezete a teherhordó: szádfal, cölöpfal, résfal (a hézagos cölöpfalnál a cölöpök között a talaj átboltozódik).

Hogy melyiket választjuk, azt ugyanazok a szempontok döntik el, mint minden munkatérhatárolásnál: a rendelkezésre álló terület, a talaj, a talajvíz, a nyitvatartás ideje, a környezet beépítettsége (zaj, rezgés, mozgások), a létesítmény mérete és a rendelkezésre álló eszközök.

Négy fal – egy elv

A berlini dúcolat, a jet-grouting fal, az erősített zagyfal és az erősített mélykevert fal statikailag ugyanúgy működik: acél I/H-tartók viszik a terhet a támaszokra és a befogásba. A különbség csak a mezők kitöltése – fapalló, jet-oszlop, megszilárdult zagy vagy helyben kevert talajcement. A kitöltés dönti el, hogy a fal vízzáró-e.

4.1

Siemens (berlini) dúcolat

Talajvízmentes, száraz, nem túl mély munkaárkok és munkagödrök egyik leggazdaságosabb ideiglenes függőleges partfal-megtámasztása. Ott jön szóba, ahol a gödör már túl mély és túl széles a szembedúcoláshoz – 6 m-nél mélyebb és 3–4 m-nél szélesebb gödörnél –, de még nem olyan mély, hogy merev, vízzáró fal kelljen.

  1. Acéltartók. Hengerelt acél „I” (H) szelvényeket helyeznek el egymástól 1–3 m-re, általában 2 m-re – talajtípustól függően veréssel, vagy talajbetonnal kitöltött furatba helyezve. Sűrűbb kiosztást nagyobb terhelés indokolhat.
  2. Furat és befogás. Zajvédelmi okból ma inkább furatba helyezik a tartókat – így a veréssel nehezen átjárható rétegek sem okoznak gondot. A furat lehet szabadon álló vagy folyadékkal megtámasztott; a tartó behelyezése után mindig gondoskodni kell a furat kitöltéséről, különösen a kiemelési szint alatt, mert ott dolgozik a befogás.
  3. Pallózás a kiemeléssel lépést tartva. A nagyobb szelvényű tartók közé vízszintes pallókat csúsztatnak, és az övlemezekhez kiékelik; ritkábban a pallók függőlegesek. Heveder nem mindig kell: vastagabb pallókat (gerendákat) közvetlenül az övekhez ékelnek.

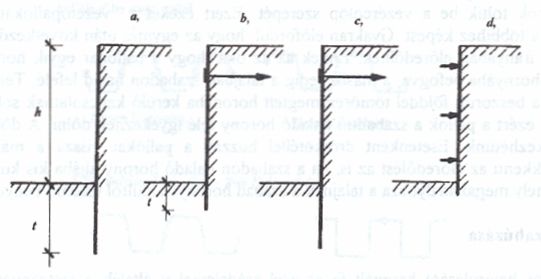

  4. Statikai működés. A tartók függőleges konzolként, vagy dúcokkal, talajhorgonyokkal gyámolított többtámaszú tartóként dolgoznak.
1–3mtartótávolság, általában 2 m
1,25mlegkésőbb ebben a mélységben el kell kezdeni a pallózást (DIN 4124)
0,5 / 1,0mlegfeljebb ennyi földfal állhat pallózatlanul szemcsés / merev kötött talajban
4–6mkonzolosan, megtámasztás nélkül eddig állékony
Előnyök
  • sokszor felhasználható – a tartók kihúzhatók
  • „tiszta” munkateret ad
  • könnyen igazodik a gödör alakjához, a közműátvezetésekhez
  • furatba helyezve csendes, rezgésszegény
Hátrányok
  • nem vízzáró – csak talajvíz felett vagy víztelenítéssel
  • nagy élőmunka-igény, ezért egyre inkább kiszorul a teljesen gépesített falakkal szemben
  • hajlékony fal: mögötte süllyedés lehet – érzékeny szomszéd mellett csak feltételesen
  • a talajban hagyott fapalló elkorhad
Honnan a név?

A „Berliner Verbau” a berlini metró építéséről kapta a nevét, a XX. század elején terjedt el: levert I-tartók, közöttük kiékelt fapallók. A berlini föld alatti és magasvasutat 1896-tól a Siemens & Halske építette (1902-ben nyílt meg) – a hazai „Siemens-dúcolat” elnevezés valószínűleg erre utal. A talajban hagyott fapallók elkorhadnak, és a fal mögötti talaj akár 20–25 év múlva is megsüllyedhet.

A bontás is kritikus fázis

Egy berlini dúcolat 2004-ben a visszatöltés közben omlott be halálos balesetet okozva: a pallók elvesztették a kapcsolatot a talajjal, a kavics kipergett, és hiányoztak a pallók felfüggesztései. A pallókat a visszatöltéssel lépést tartva, alulról felfelé szabad kiszedni.

Fotók

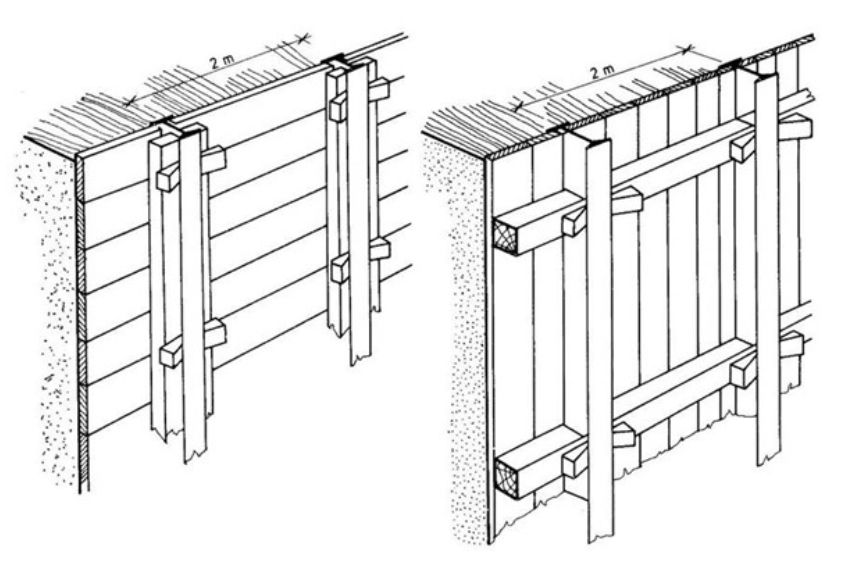

Berlini dúcolat rajza vízszintes és függőleges pallózással
Berlini dúcolat vízszintes, illetve függőleges pallózással (rajz)

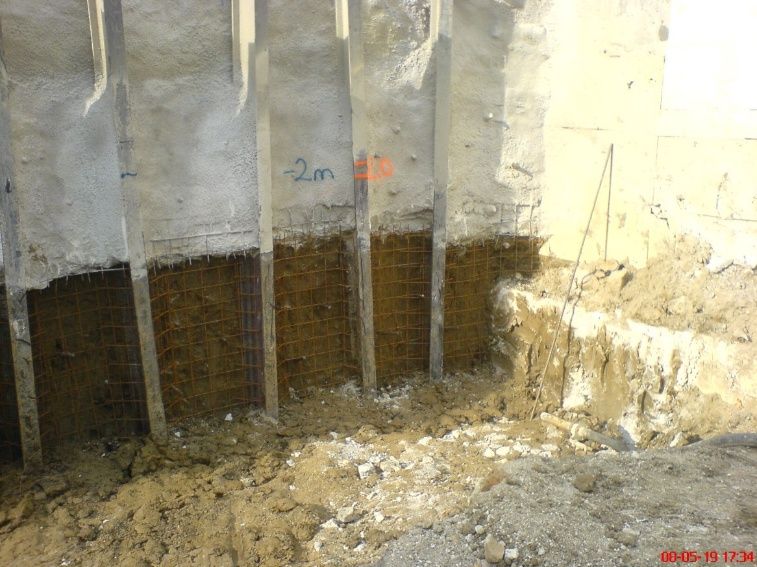

Kiemelés közben készülő berlini dúcolat
Készülő fal: a tartók 2 m-enként, a pallózás követi a kiemelést

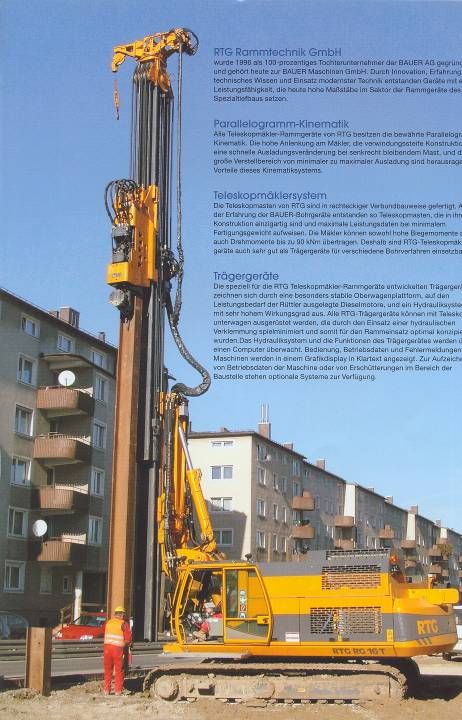

Teleszkópos árbócú fúró- és verőgép
Fúró-, verőgép a tartók elhelyezéséhez

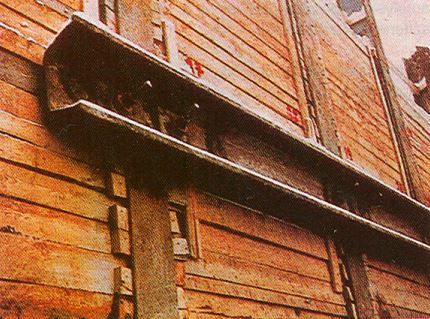

Fapallózás közelről hevederrel
Fapallózás közelről, hevederrel és horgonyfejjel

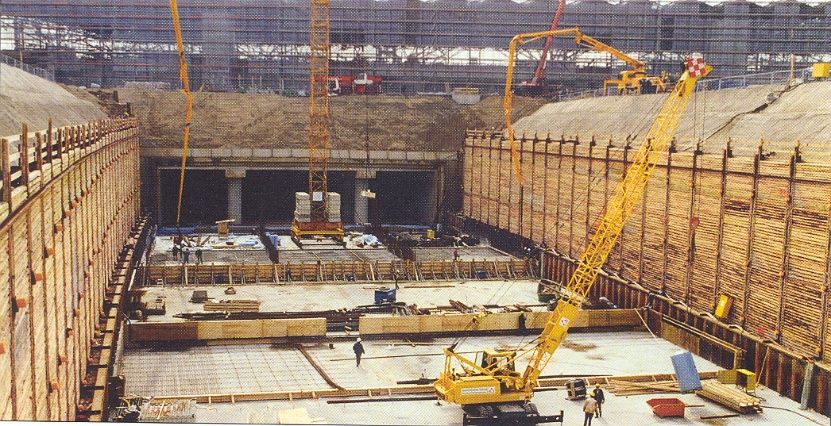

Nagy, berlini dúcolattal határolt munkagödör dúcokkal
Nagy, berlini dúcolattal határolt, kidúcolt munkagödör

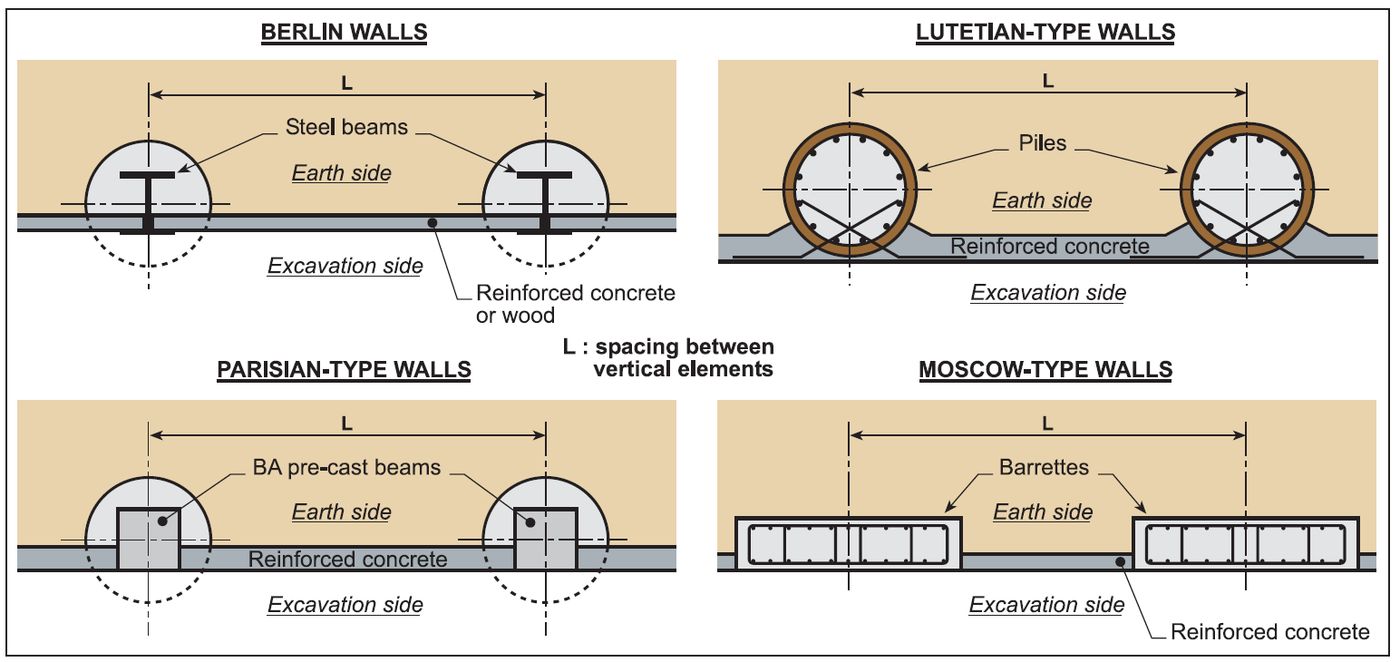

Berlini, lutéciai, párizsi és moszkvai fal alaprajza
Azonos alapelvű hézagos falak: berlini, lutéciai, párizsi, moszkvai
4.2

Jet-grouting fal

A berlini dúcolattal megegyező működésű szerkezet, amelynél az acéltagokat jet-habarccsal kezelt oszlopokba helyezik. Hazánkban jellemzően szimpla vagy dupla (cementzagy, illetve cementzagy + levegő) jet-technológiával, kis méretű I/H vagy csőszelvény erősítéssel, hézagos, érintő vagy összemetsző kivitelben, gyakran vasbeton cölöpökkel kombinálva készül.

  • A jet-oszlopok 60–120 cm átmérővel készülnek – talajkörnyezettől függően (agyagban kisebb, kavicsban nagyobb).
  • Mivel a jetelt talaj a szilárdulásáig igen sűrű folyadék, a behelyezhető acéltag mérete – az oszlop méretétől függetlenül – korlátos: csak a fúrószárral átjárt függély és annak közvetlen, 15–20 cm-es környezete fogadja be.
  • Az átmérőnél 10–20 cm-rel kisebb osztás biztosítja a vízzárást: a fal kvázi vízzáró kivitelben is készíthető – nagy előny a berlini dúcolattal szemben.
  • Az acéltagokat szilárd „talajbeton” veszi körül: nem kell utólagos furatkitöltés, és összemetsző oszlopoknál pallózás sem.

Acél erősítés nélkül súlytámfalszerű kialakítással is készül – ezt nem soroljuk a befogott támszerkezetek közé.

60–120cmoszlopátmérő, talajtól függően
D − 10–20cmosztástávolság a vízzáráshoz
≈ 400bara cementzagy-sugár nyomása a fúvókán
2–5×a kezelt térfogat ennyiszerese is lehet a felszínre jutó iszap
400 bar és 200 m/s

A fúvókán kilépő cementzagy-sugár akár 200 m/s sebességű – a 400 bar nyomás nagyjából 4 km mély óceán víznyomásának felel meg. Egy kb. 10 cm-es furatból így lesz közel 1 m átmérőjű talajcement oszlop. A módszer az 1960–70-es években Japánban született.

Mire figyeljünk?

Az átmérő és a szilárdság a talajtól függ, ezért próbaoszlopokkal kell igazolni. Ha a visszafolyó iszap útja elzáródik, a túlnyomás megemelheti a talajt és a szomszéd épületet. Hol alkalmazzák? Talajvíz feletti vagy kis mértékben talajvíz alatti kiemeléseknél, ahol cölöp- vagy résfal nem fér el: 1–2 szintes mélygarázsok, utólagos hozzáépítések.

Fotók

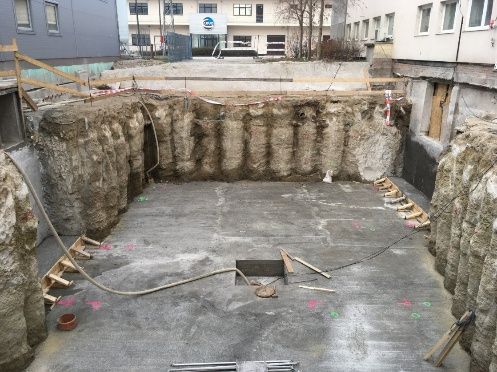

Jet-oszlopokkal határolt munkagödör épületek között
Jet-oszlopfallal határolt munkagödör épületek között – jól látszanak az oszlopok

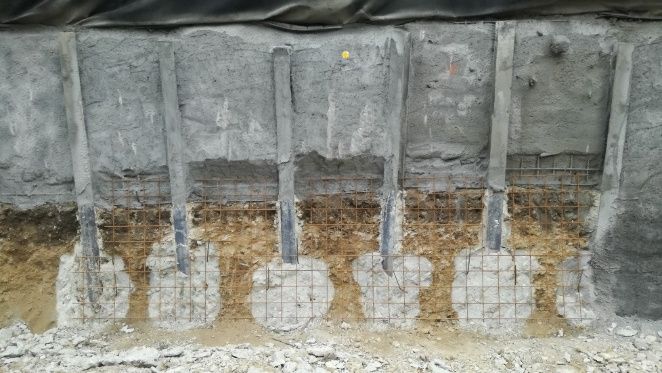

Kibontott jet-grouting fal acéltagokkal
Jet-grouting fal kibontás után: az acéltagok az oszlopok tengelyében

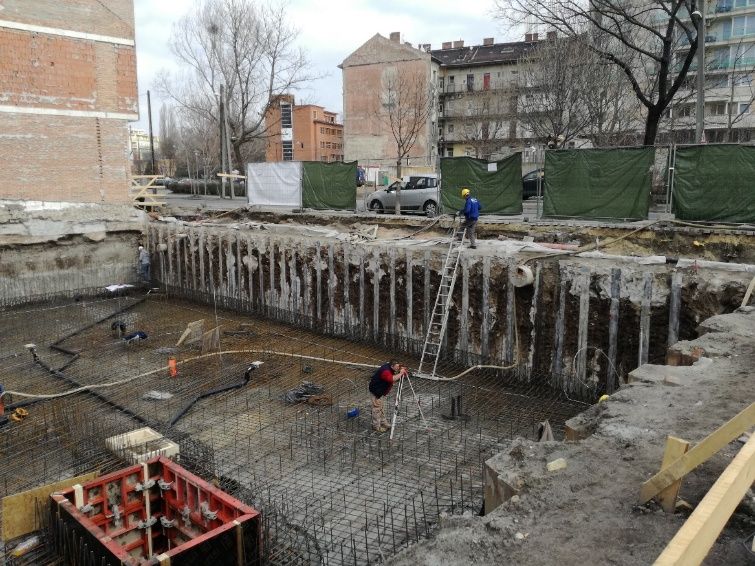

Munkagödör jet-grouting fallal és alaplemez-vasalással
Városi munkagödör jet-fallal, készül az alaplemez vasalása

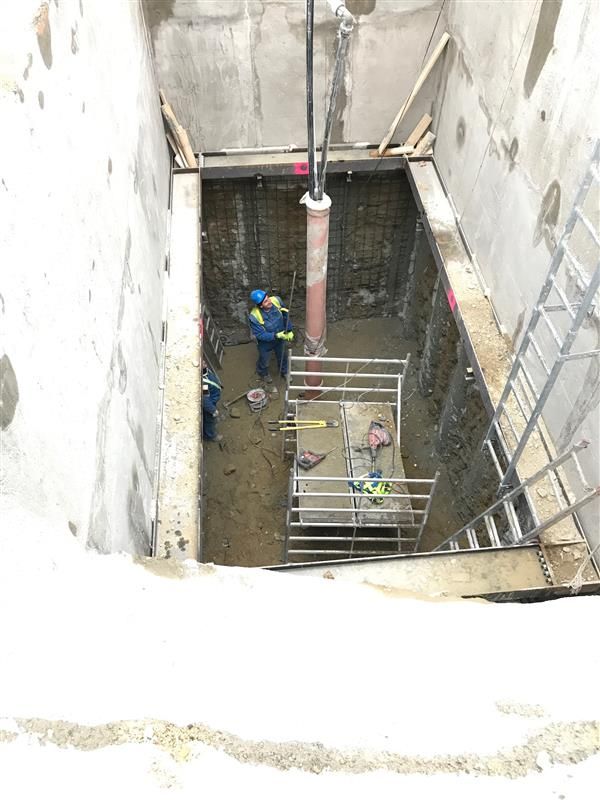

Szűk akna jet-grouting határolással
Szűk akna, ahol más falnak nincs hely
4.3

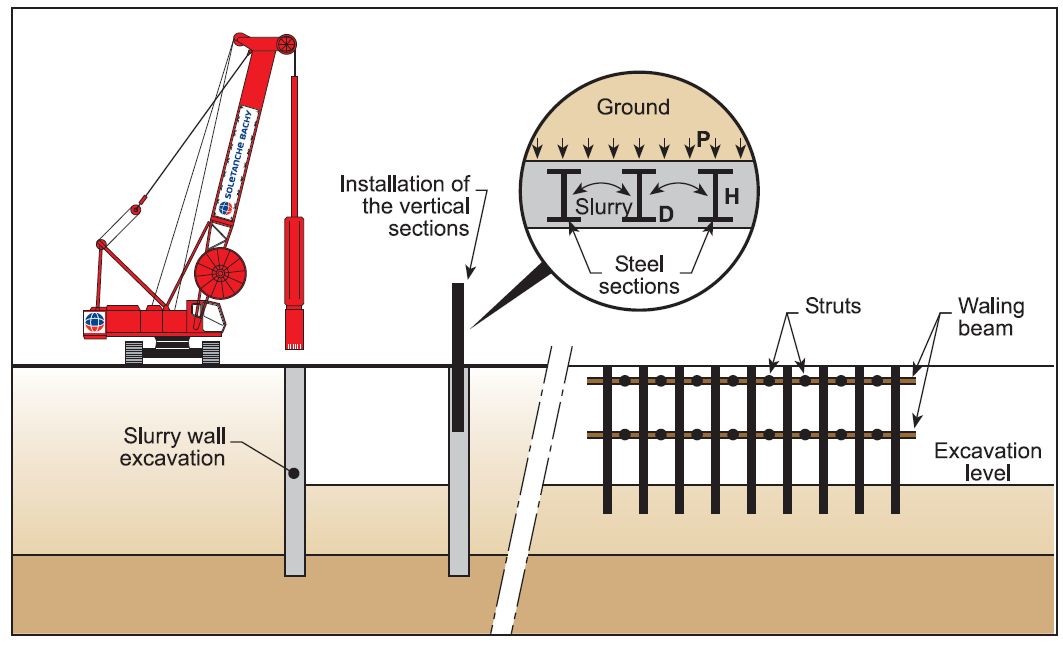

Erősített önszilárduló zagyfal

Az erősített önszilárduló zagyfal (erősített bentonit-cement fal) a berlini dúcolat tartószerkezeti és a résfal vízzárási tulajdonságait egyesíti. A falpaneleket a réseléssel megegyező markolásos technológiával, zagymegtámasztással emelik ki. A kívánt mélység elérése és az acél erősítés elhelyezése után azonban nem kerül beton a zagy helyére: a cementtartalmának köszönhetően megszilárduló zagy adja a fal textúráját és vízzárását („egyfázisú” eljárás).

A teherbírást a méretezett, jellemzően 1–2 m-es osztásközzel elhelyezett acélszelvények adják. A 28 napos korban – a keveréktől függően – jellegzetesen 0,5–1,4 MPa minimális nyomószilárdságú zagy a föld- és víznyomást boltozati hatás révén adja át az erősítő elemeknek.

Jellemzően legfeljebb 7–10 m mély, ideiglenes, kvázi vízzáró munkatérhatárolás optimális technológiája – ha a megtámasztott oldalon nincs jelentős felszíni terhelés vagy süllyedésre érzékeny szerkezet, és a talaj résállékonyság szempontjából kedvező. Az erősítő elemek szükség esetén passzív vagy kis feszítőerejű horgonyokkal, esetleg mellgerenda mentén elhelyezett acél dúcolattal támaszthatók meg. A fal vastagsága legalább 40 cm.

1–2macélszelvények osztásköze
0,5–1,4MPa28 napos nyomószilárdság – kb. 30-szor gyengébb a betonnál
≈ 10⁻⁹m/svízáteresztés – mint egy agyagrétegé
7–10mjellemző legnagyobb mélység
A folyadék, ami fallá válik

Egy jellemző keverék köbméterenként pl. 920 l víz, 40 kg bentonit és 200 kg (gyakran lassan kötő kohósalak-) cement. A kiemelés a fal elkészülte után kb. 2–4 héttel kezdődhet; a szabaddá váló felületet fagy és kiszáradás ellen védeni kell (pl. fóliával). Egy szádfalhoz képest akár feleannyi acél is elég lehet.

Ábrák, fotók
Zagyfal kiemelése, acélszelvények beállítása, dúcolás
Zagy alatti kiemelés, az acélszelvények beállítása, majd dúcolt kiemelés – a mezőkben boltozódik a zagy
Résfal készítésének lépései: vezetőfal, kiemelés zagy alatt
A markolásos, zagy alatti technológia lépései (résfal) – a zagyfalnál a betonozás elmarad

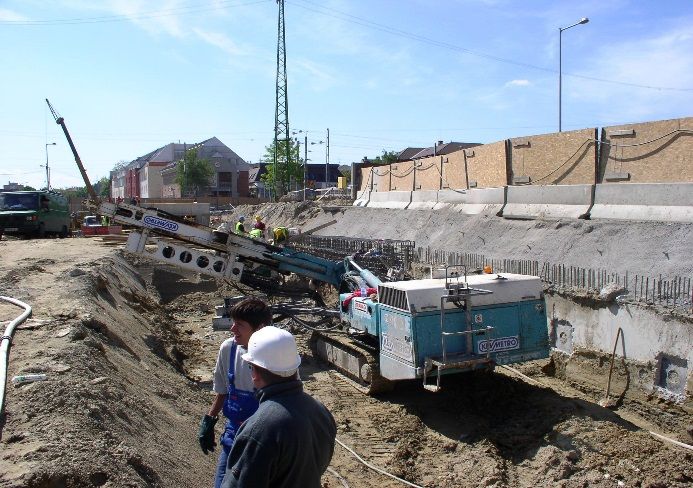

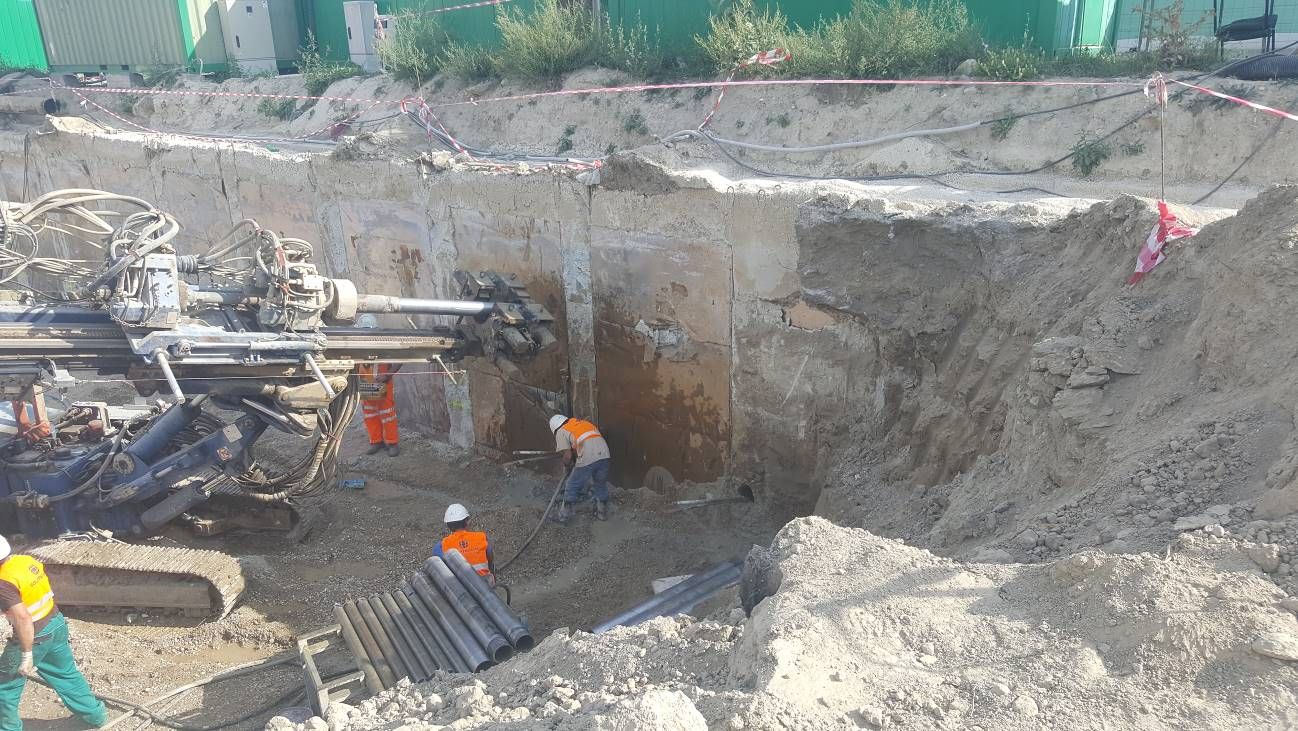

Munkagödör zagyfal mellett, horgonyfúró gépekkel
Kiemelés a fal mentén, horgonyfúrással
4.4

Erősített mélykeveréssel előállított fal

A nemzetközi piacon befogott támszerkezetként egyre gyakrabban alkalmazott megoldás. A talajt helyben, nedves mélykeverési eljárással keverik össze kötőanyaggal – falszerű (trenchmix, illetve marókerekes CSM) vagy oszlopszerű (colmix, többcsigás) keveréssel –, majd a friss keverékbe acél I/H-szelvényt juttatnak. Ideiglenes szerkezetként munkatérhatároló és vízszivárgást gátló falként épül.

A CSM-marófej két pár, ellentétesen forgó marókereke lefelé menet aprítja a talajt (közben zagyot adagolnak), a talpon visszafordul, és felfelé cementzaggyal homogénre keveri. Előbb a primer, aztán a közéjük belemaró szekunder panelek készülnek.

2,4–2,8megy CSM-panel hossza; vastagsága 0,55–1,2 m
5–15MPatámfalként a talajcement szilárdsága (talajfüggő)
47percegy 14,5 m mély panel elkészítése (valós gépnapló)
≈ 10⁻⁸m/svízáteresztés
„A talaj maga az adalék”

A mélykeverésnél alig keletkezik kitermelt föld – ez szennyezett talajban különösen nagy előny. Rezgésmentes, csendes és gyors, a gépek folyamatosan naplózzák a mélységet, a zagymennyiséget és a ferdeséget. A CSM-eljárást a Bauer 2004-ben fejlesztette ki a résfalmaróból. Hátránya, hogy talajfüggő, és nagy gép, keverőtelep kell hozzá.

Fotók

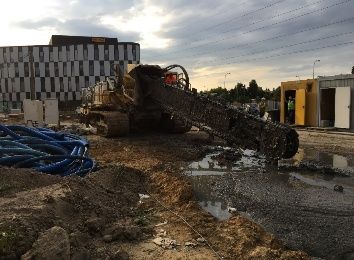

Mélykeverő szerszám a munkaterületen
Mélykeverő szerszám a munkaterületen

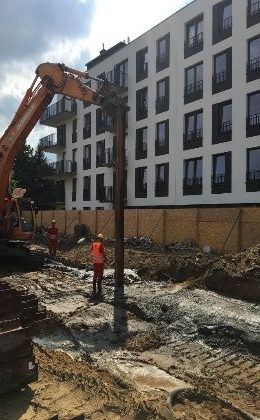

Acélgerenda behelyezése a friss keverékbe kotrógéppel
Acélgerenda beállítása a friss talajcementbe

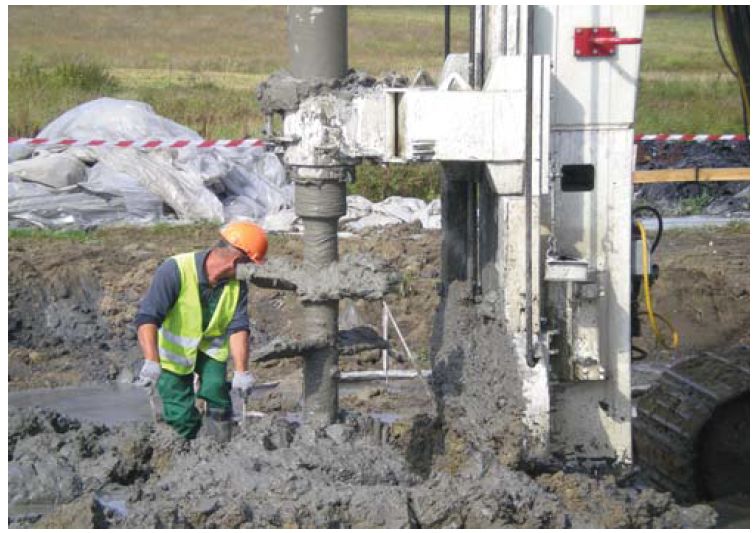

Keverőcsiga talajcement keverékkel
Keverőcsiga – a talaj helyben keveredik a kötőanyaggal

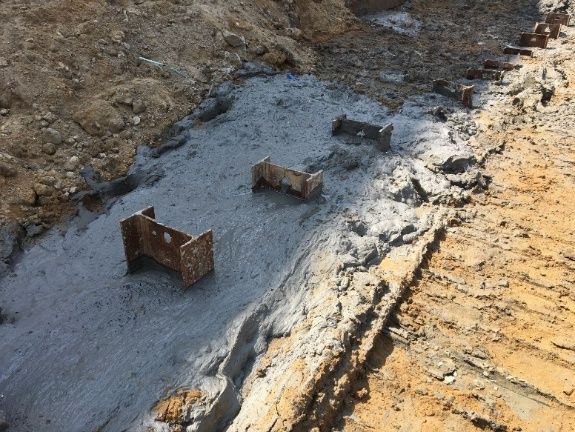

Kész fal teteje kiálló acélgerendákkal
A kész fal teteje: kiállnak az acélgerendák

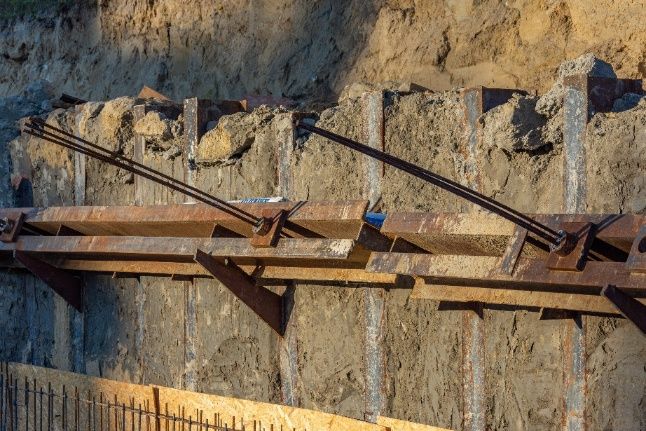

Mélykevert fal hevederrel és ferde horgonyokkal
Kiemelés után: heveder és ferde horgonyok

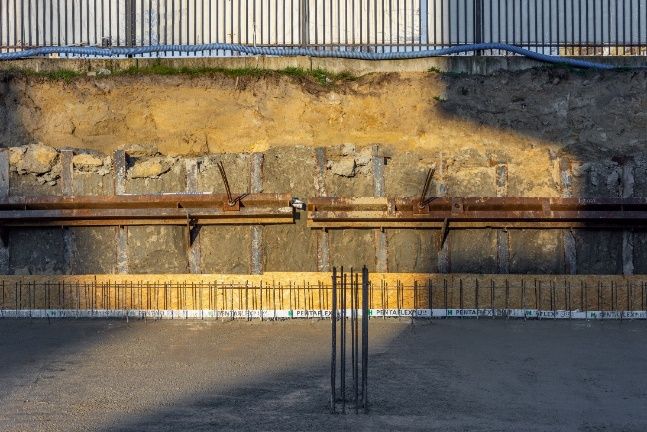

Mélykevert fal hevederrel és dúcokkal
Hevederrel, dúcokkal megtámasztott fal
4.5

Szádfalak – acél szádfal

A szádfal a talajba vert, vibrált vagy sajtolt, egymáshoz hornyokon (zárakon) keresztül kapcsolt, többnyire acél elemek folytonos fala. A hornyos kialakítás miatt vízzáró kapcsolat alakítható ki. Lehet ideiglenes (ekkor visszahúzzák és újra felhasználják) és végleges is.

Leggyakrabban acél szádfalat használnak, különösen ideiglenes munkagödör-határoláshoz: a pallók könnyen verhetők, visszahúzhatók, vízzáró képességük a legjobb. Lehetnek egyenesek, félhullámúak (U és Z alakúak) vagy teljes hullámvonalúak; hazánkban elsősorban Larssen és Hoesch típusú pallókat használnak. Árvízvédekezésnél CS típusú pallókat is alkalmaznak – ezek átmenetet képeznek a csatornapallók és a szádfalak között.

  • Lehajtás: diesel- vagy hidraulikus verőeszköz, illetve – főleg szemcsés talajban – vibrátor. A táblákat lépcsősen egyesével, vagy hatékonyabban 2–4 elemet összefogva hajtják le; leggyakrabban gyárilag párosával. Puha talajban sajtolás is lehetséges.
  • Rezgés: beépített területen meg kell vizsgálni, nem okoznak-e kárt a lehajtás rezgései a környező építményekben – ezek 20–30 m-re is elhathatnak.
  • Akadályok: törmelékes feltöltés, kemény (köves) agyag, vékony kőpadok – ilyenkor gyakran előfúrást alkalmaznak.
  • Végleges alkalmazásnál külön korrózióvédelmi előírások vannak.
1902Bréma: az első Larssen-szádfal – ma is áll
20–30mennyire is elhathat a lehajtás rezgése
≈ 5°elfordulás lehet egy zárban – rugalmas vonalvezetés
0,6mmkorróziós vastagságcsökkenés talajban 50 év alatt (EN 1993-5)

Alkalmazási példák

  • élővízzel érintkező munkatérhatároló falak
  • közműépítések ideiglenes munkatérhatároló fala
  • meglévő utak szélesítéséhez, rézsűjük elbontásához szükséges falak
  • szűk hely, nagyon gyors építési idő esetén
  • ahol a zaj- és rezgésterhelés megengedhető
Három lehajtási mód

Vibrálás: ellentétesen forgó excentertömegek függőleges rezgése „elfolyósítja” a szemcsés talajt a palló mentén. Verés (diesel- vagy hidraulikus kos): kötött, kemény talajban és az utolsó métereken. Besajtolás: a gép a már lehajtott pallókba kapaszkodik, ezek adják a reakcióerőt – rezgésmentes, csendes.

Fotók és ábrák

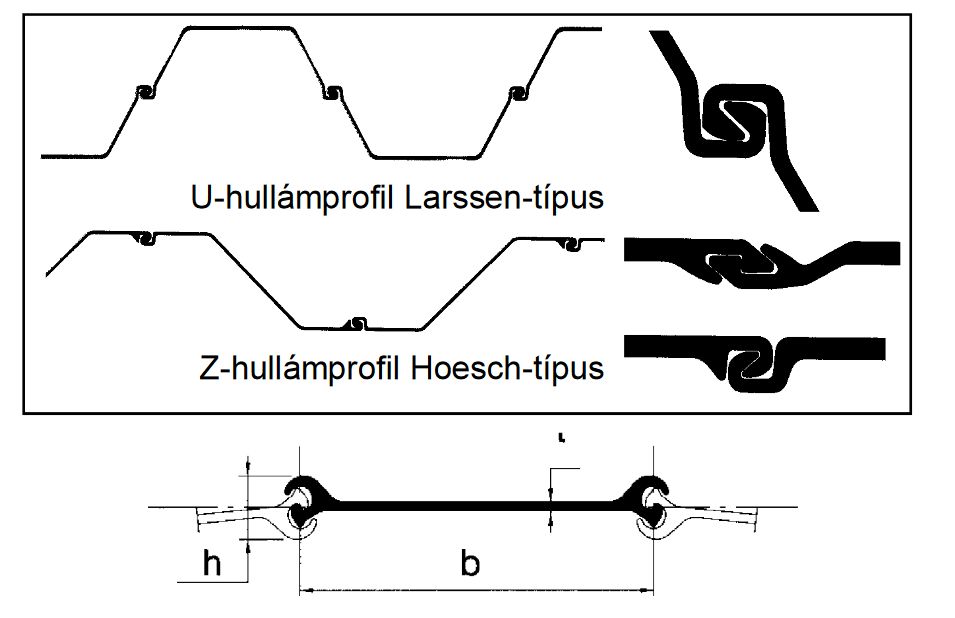

Larssen U és Hoesch Z hullámprofil zárakkal
U-hullámprofil (Larssen) és Z-hullámprofil (Hoesch) – a zárak kialakítása

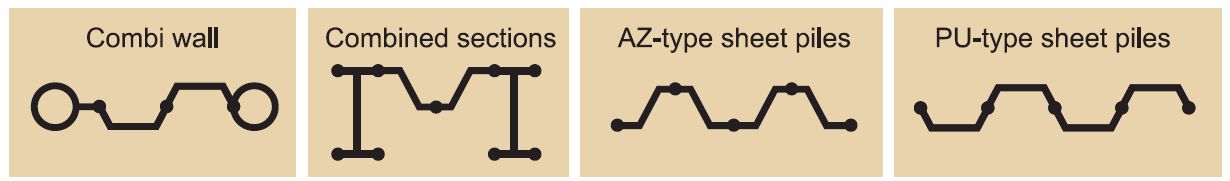

Szádpalló szelvénytípusok
Szelvénytípusok: kombinált fal, összetett szelvény, AZ és PU pallók

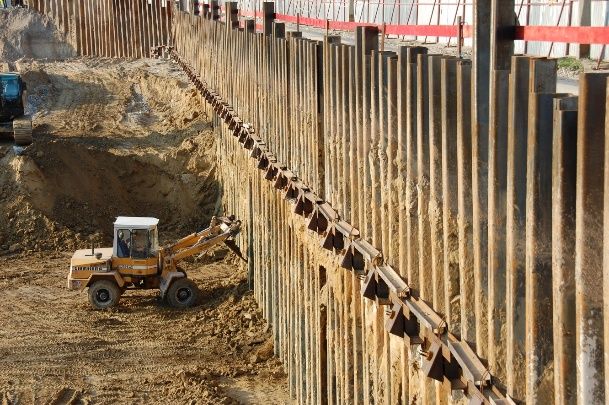

Szádfallal határolt munkagödör
Szádfallal határolt munkagödör

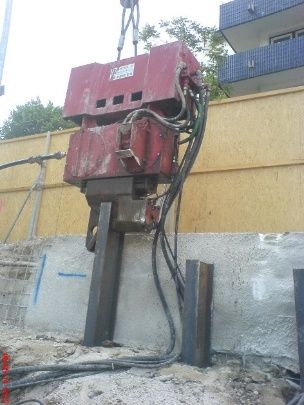

Vibrátor szádpallón
Vibrátor a palló fején

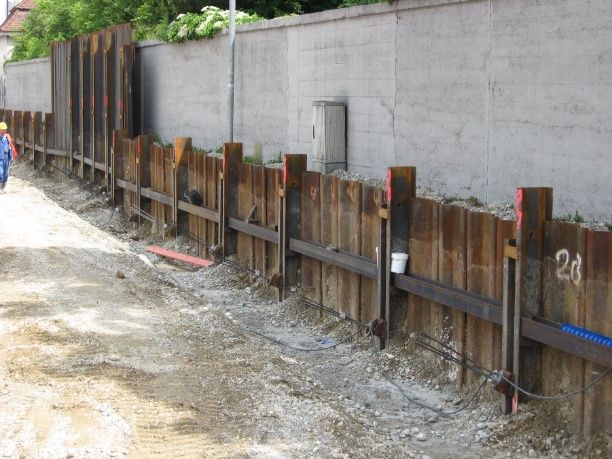

Szádfal közműárok mellett
Szádfal út és épület mellett

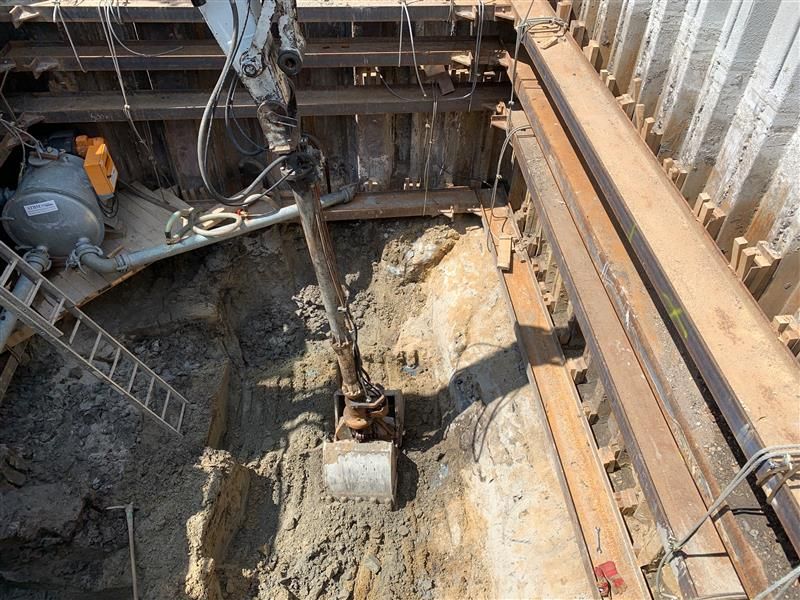

Kidúcolt szádfalas munkagödör
Hevederrel, dúcokkal megtámasztott szádfalas gödör

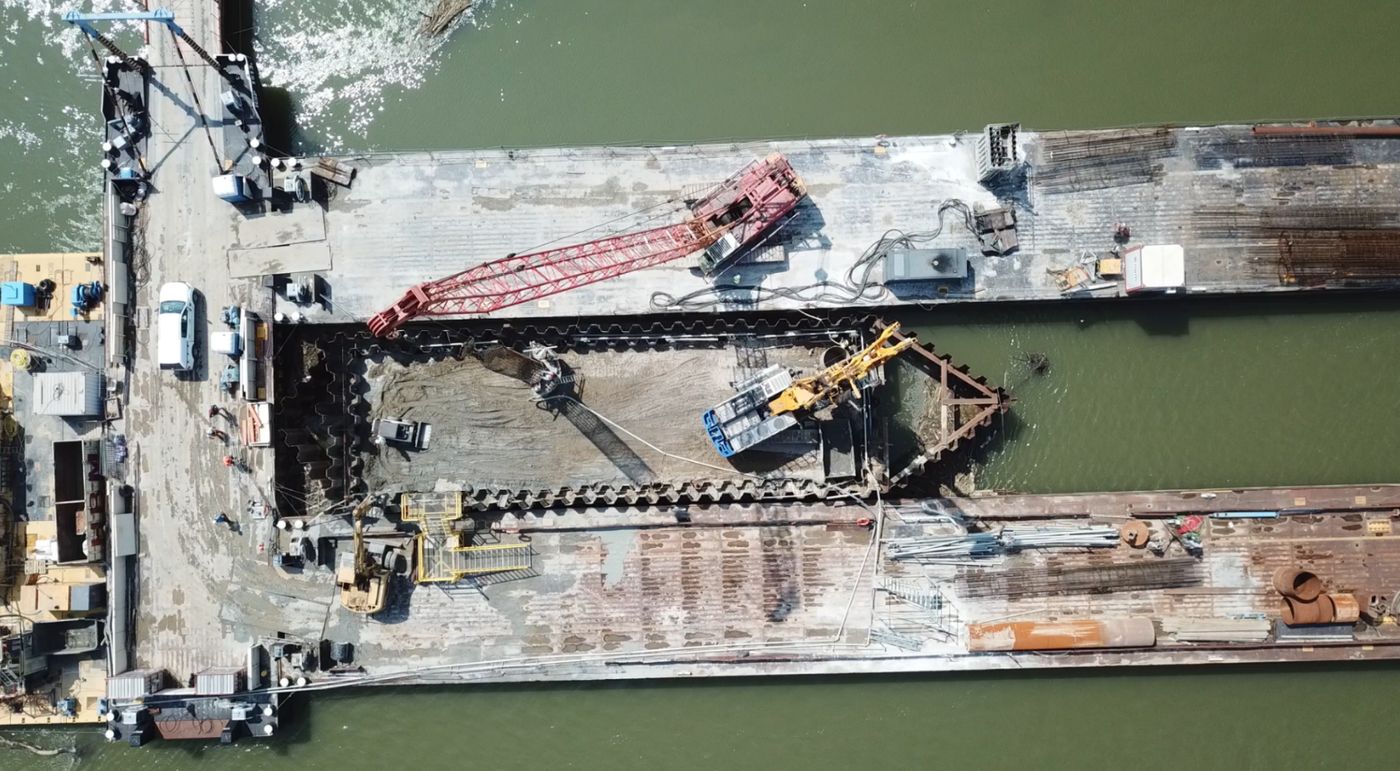

Szádfalas körbezárás folyóban, felülnézet
Élővízben: szádfallal körbezárt munkatér

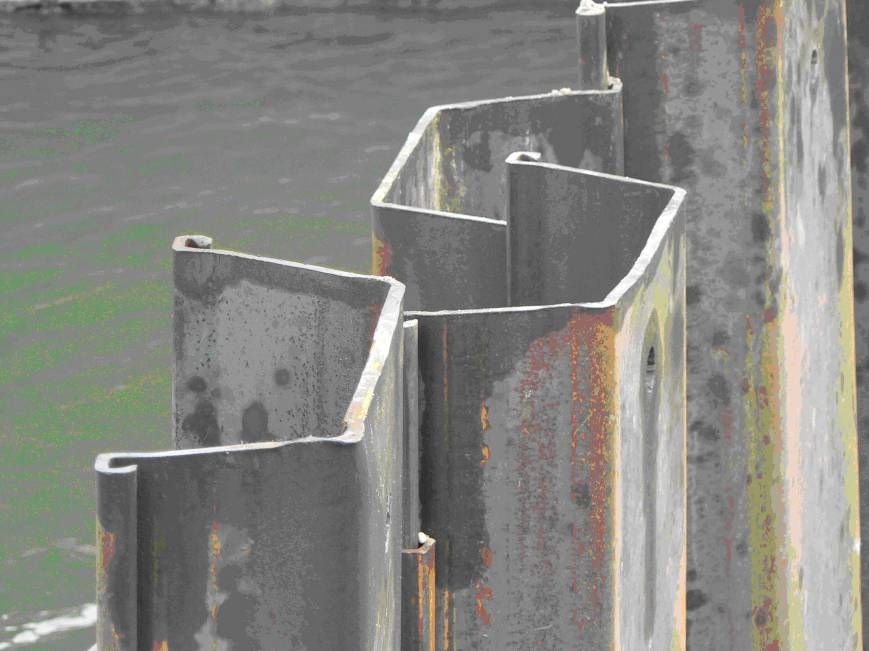

Z-szádpallók közelről
Szádpallók és zárak közelről

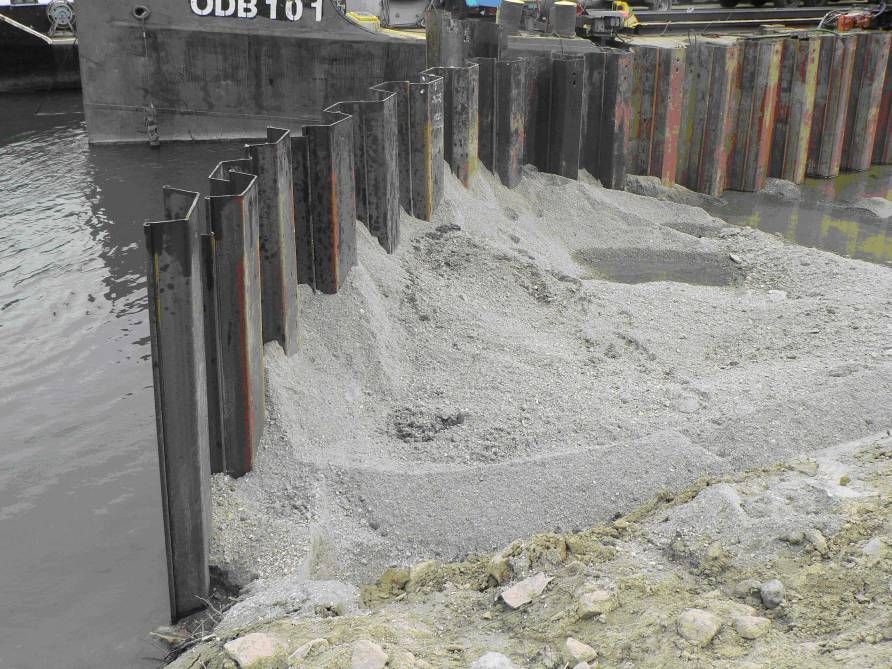

Szádfal vízparton
Munkagödör és partfal megtámasztása Larssen-pallókkal

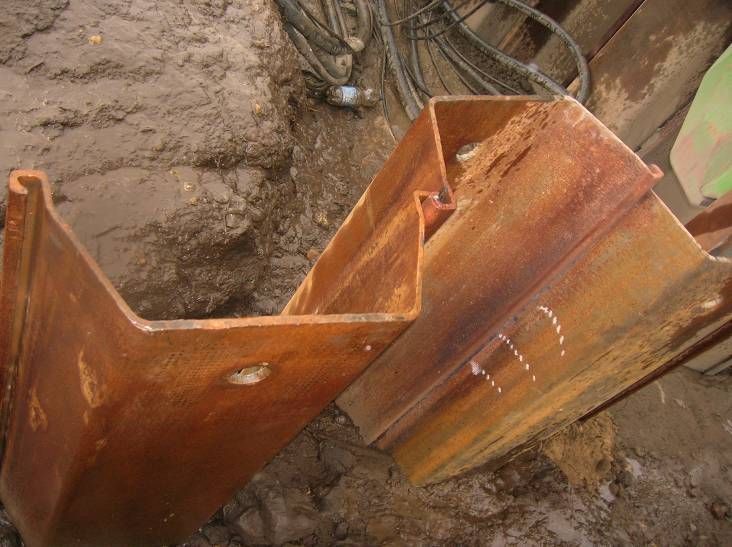

Rozsdás szádpallók
Ideiglenes fal kibontása – a pallók újra felhasználhatók

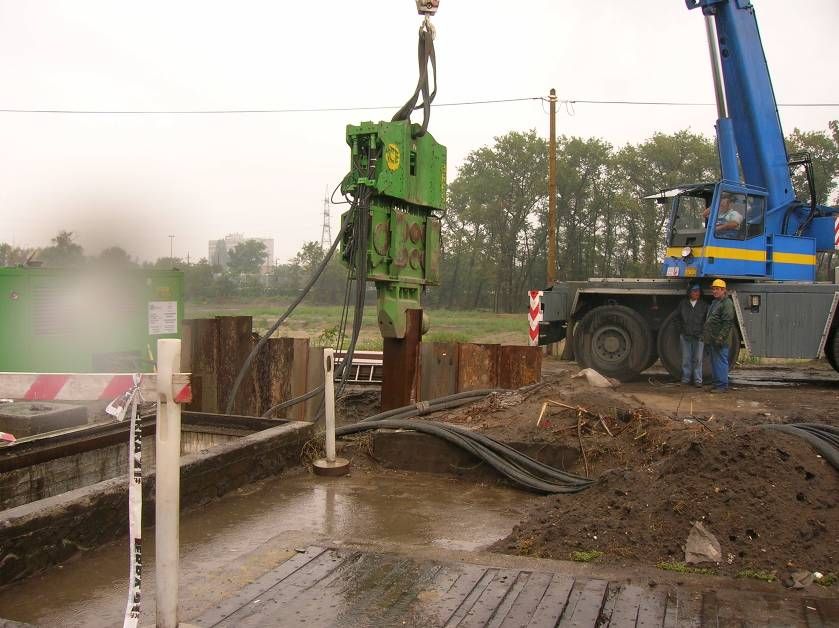

Darura függesztett vibrátor
Darura függesztett vibrátor lehajtás közben

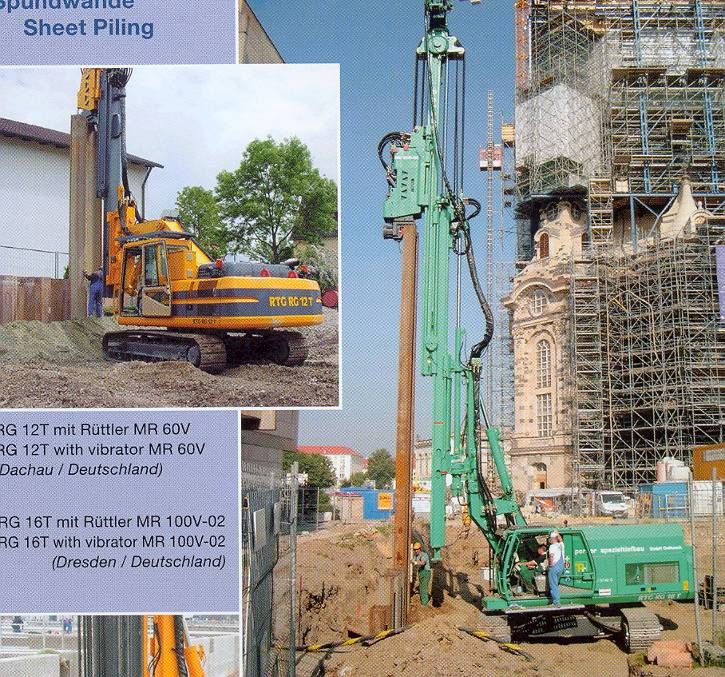

Gépvezetékes szádfalverő gépek vibrátorral
Gépvezetékes verőgépek vibrátorral

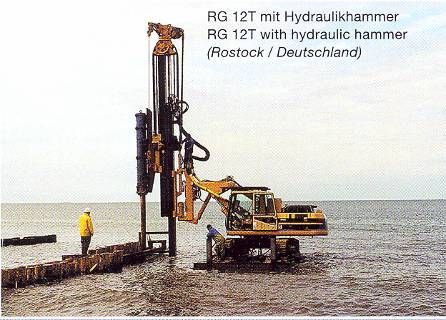

Szádfalverés hidraulikus kossal a tengerparton
Lehajtás hidraulikus kossal, tengerparton
Több pallót egyszerre fogó vibrátor
Több elem egyidejű lehajtása
4.6

Fa, vasbeton és műanyag szádfal

Fa: ma már nem használatos. 2–6 m mélységig alkalmazták, csak végleges állapotban, mert a visszahúzás körülményes, és a fa roncsolódik. Először vezércölöpöket vertek le, közéjük hajtották a horony-eresztékes pallókat.

Vasbeton: végleges szádoláshoz, elsősorban kikötőkhöz, élővizekben, partvédelemhez. Hátránya a nagy súly – szállításra is méretezni kell (4–8 m hosszú elemek); előfeszítéssel csökkentik a súlyt. Lehajtása nehéz, vízöblítéssel segítik.

Műanyag: hazánkban még nem terjedt el. Végleges partfalaknál, kikötőknél, csatornák partjain használják (pl. Geoflex-rendszer): 30 cm széles „nyomott” hullámlemezeket vernek le vibrátoros, vízsugaras berendezéssel, nagyon puha talajban kotrógéppel benyomják. A lemezeket belső és külső szelvényből álló zár köti össze. Előnye a kis súly (kb. 9 kg/m²) – nem kellenek nehéz gépek.

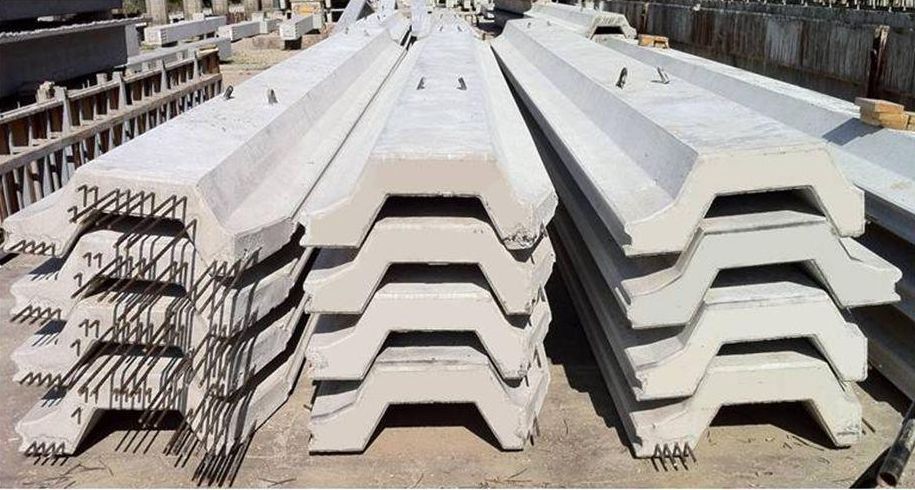

Előregyártott vasbeton szádpallók
Előregyártott vasbeton szádpallók
2000 éves technika

Már a rómaiak is használtak fa szádfalat, és a XIX. századig csak fából készült. Az acél szádfal 1902-ben, Brémában jelent meg (Tryggve Larssen). A tengervíz fröccszónájában egy acélfal 50 év alatt kb. 3,75 mm vastagságot veszíthet – a műanyag nem korrodál, de teherbírása jóval kisebb.

4.7

Cölöpfalak

A cölöpfalak hézagos vagy zárt (érintkező vagy összemetsző), jellemzően talajhelyettesítéses fúrási technológiával készülő helyszíni vasbeton – ritkábban vert/vibrált előregyártott vasbeton vagy acél – cölöpökből álló falszerkezetek. Hazánkban elsősorban talajvízszint feletti, esetleg csak szezonális rétegvizekkel érintett földkiemelések ideiglenes vagy végleges, nem vízzáró munkatérhatároló falaként népszerűek; a hazai piacon leggyakrabban a folyamatos furatmegtámasztást biztosító CFA technológia az optimális.

  • Érintkező: ha a talaj önmagában nem állékony (szemcsés talaj), de nincs szükség vízzárásra, és statikailag sűrű kiosztás kell.
  • Összemetsző: vízzáró fal készíthető vele, de a résfallal szemben csak speciális esetekben gazdaságos. Csak minden második cölöp vasalt: először a nem vasalt cölöpök készülnek, majd közéjük kb. 10–12 cm átfúrással a vasalt, nyomaték felvételére is alkalmas cölöpök. Változat: a vasalt cölöpök közötti hézagokat jet-oszlopok „töltik ki” – így nem vízzáró, de vízteleníthető munkatér alakul ki, kisebb technológiai erőfeszítéssel.
  • Hézagos: hazai viszonyok között főleg ez terjedt el – nagyon kemény talajokban (agyagokban), puha kőzetekben, talajvizet el nem érő, szűk városi munkaterek határolására. A kedvező szilárdságú talaj miatt kevesebb cölöp is elég. A hézag vállalható mérete a talaj állékonyságától, átboltozódási képességétől függ: jellemzően 20–60 cm, legfeljebb a cölöpátmérő.

Különösen végleges falaknál gondoskodni kell a cölöpközökben időszakosan megjelenő rétegvizek elvezetéséről: mechanikailag rögzített betonacél háló, geotextília vagy felületszivárgó, és megfelelő védelemmel tervezett dréncsövek a cölöpközökben. A cölöpfal lehet konzolos, vagy acél csőtámaszokkal, talajhorgonyokkal, szerkezeti támaszokkal megtámasztott – ezek a cölöpöket felül összefogó vasbeton fejgerendához, mélyebben a cölöpök oldalára rögzített mellgerendákhoz kapcsolódnak.

20–60cmcölöpköz hézagos falnál, legfeljebb D
10–12cmátfúrás összemetsző falnál
1–3napután jönnek a szekunder cölöpök a primerek közé
1 cm/m1:100 ferdeség – 10 m mélyen már 10 cm eltérés
Szándékosan gyenge beton

Összemetsző falnál a primer cölöpök betonja gyakran szándékosan gyengébb vagy lassan kötő (akár 1–3 MPa, illetve 10–20 MPa) – hogy a szomszédos szekunder cölöp bele tudjon fúrni. A szekunder cölöp mindig teljes értékű, vasalt vasbeton.

Hazai példák

A Paks II munkagödrét horgonyzott, 88 cm-es cölöpökből álló összemetsző cölöpfal határolja. Budapesti példa: a VII. kerületi Kertész utcai „Kertész25” társasház munkagödrét CFA-cölöpökből készült hézagos cölöpfal határolta.

Fotók és ábrák
Cölöpfal típusok: hézagos, érintkező, összemetsző, összemetsző erősített
Cölöpfal típusok: hézagos, érintkező, összemetsző, összemetsző erősített

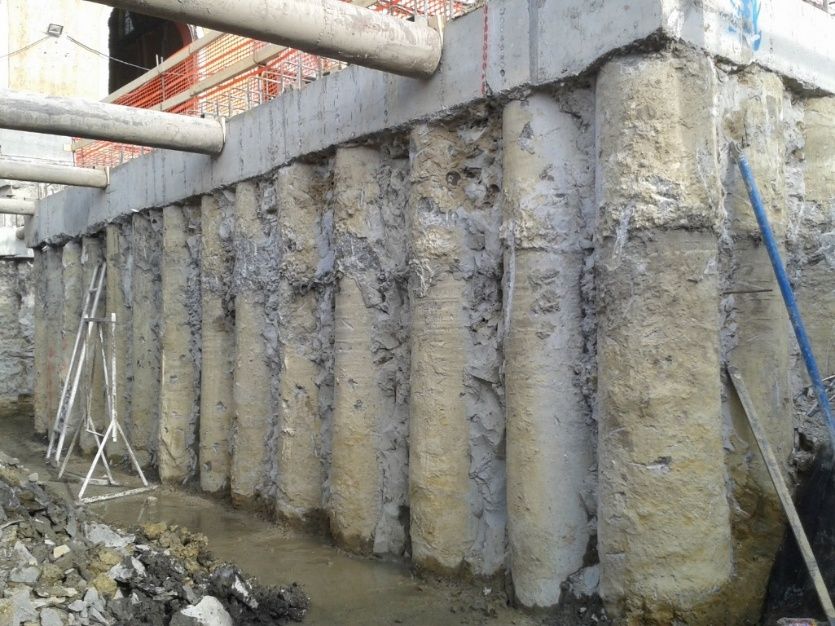

Hézagos cölöpfal kiemelés után
Hézagos cölöpfal kiemelés után – a talaj átboltozódik a cölöpök között

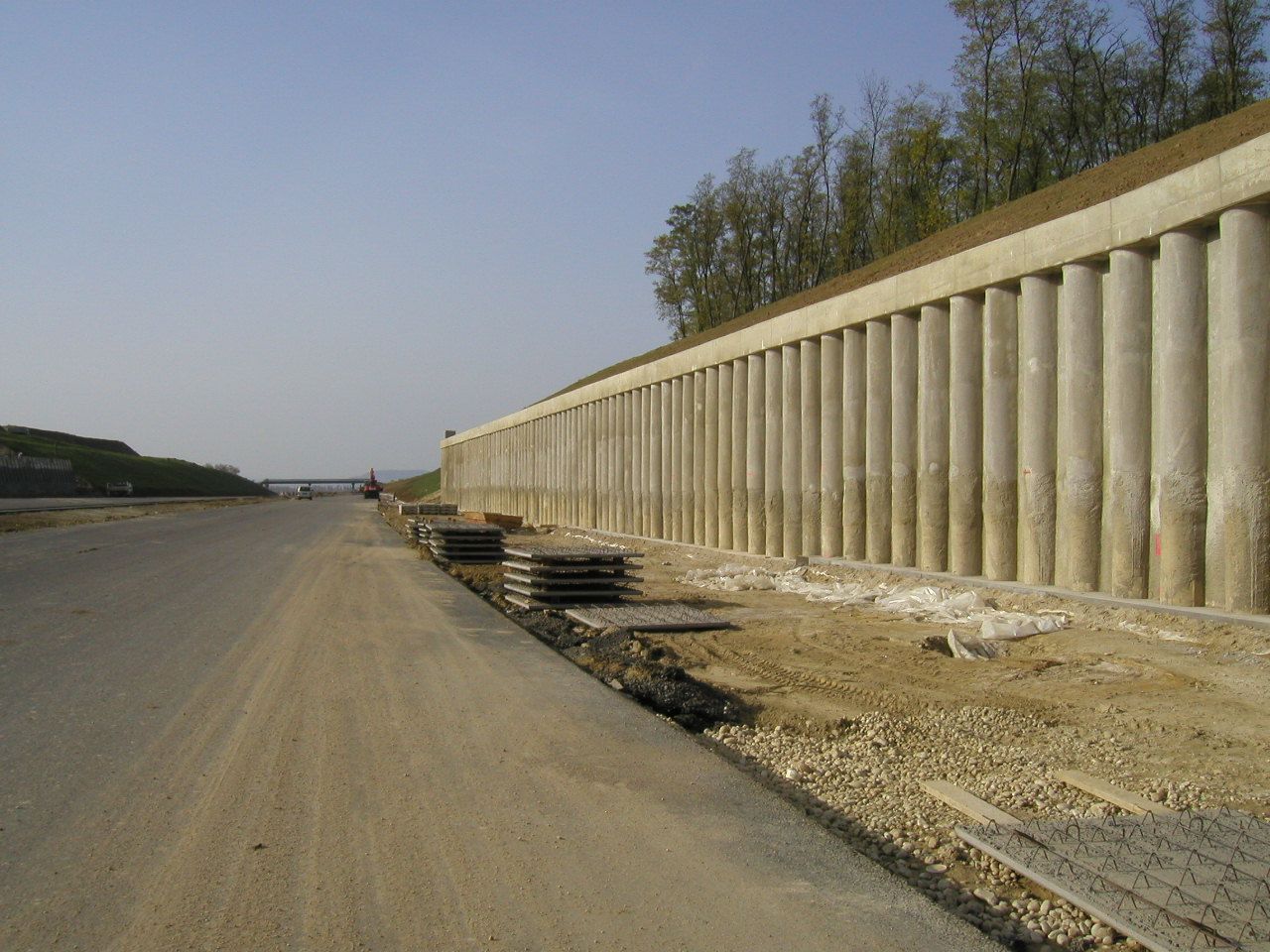

Útbevágás végleges cölöpfala
Útépítési bevágás végleges cölöpfala

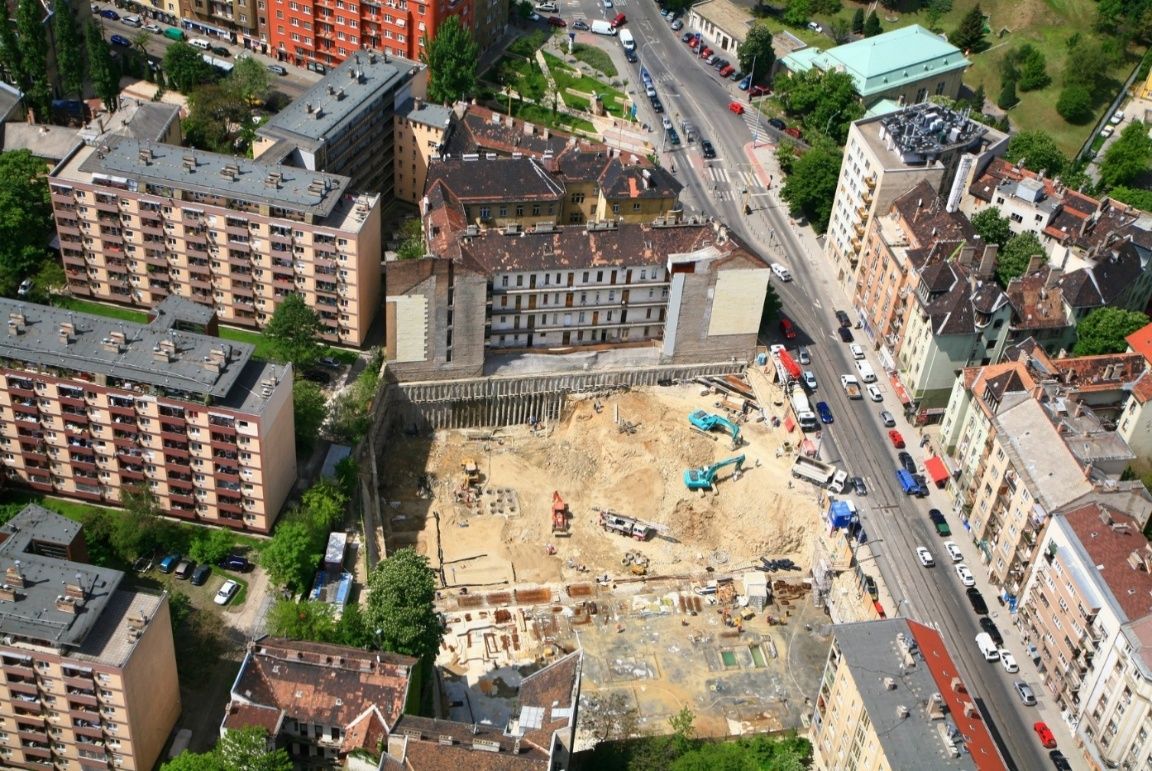

Városi munkagödör légifotón
Városi mélyépítési munkatér (légifotó)

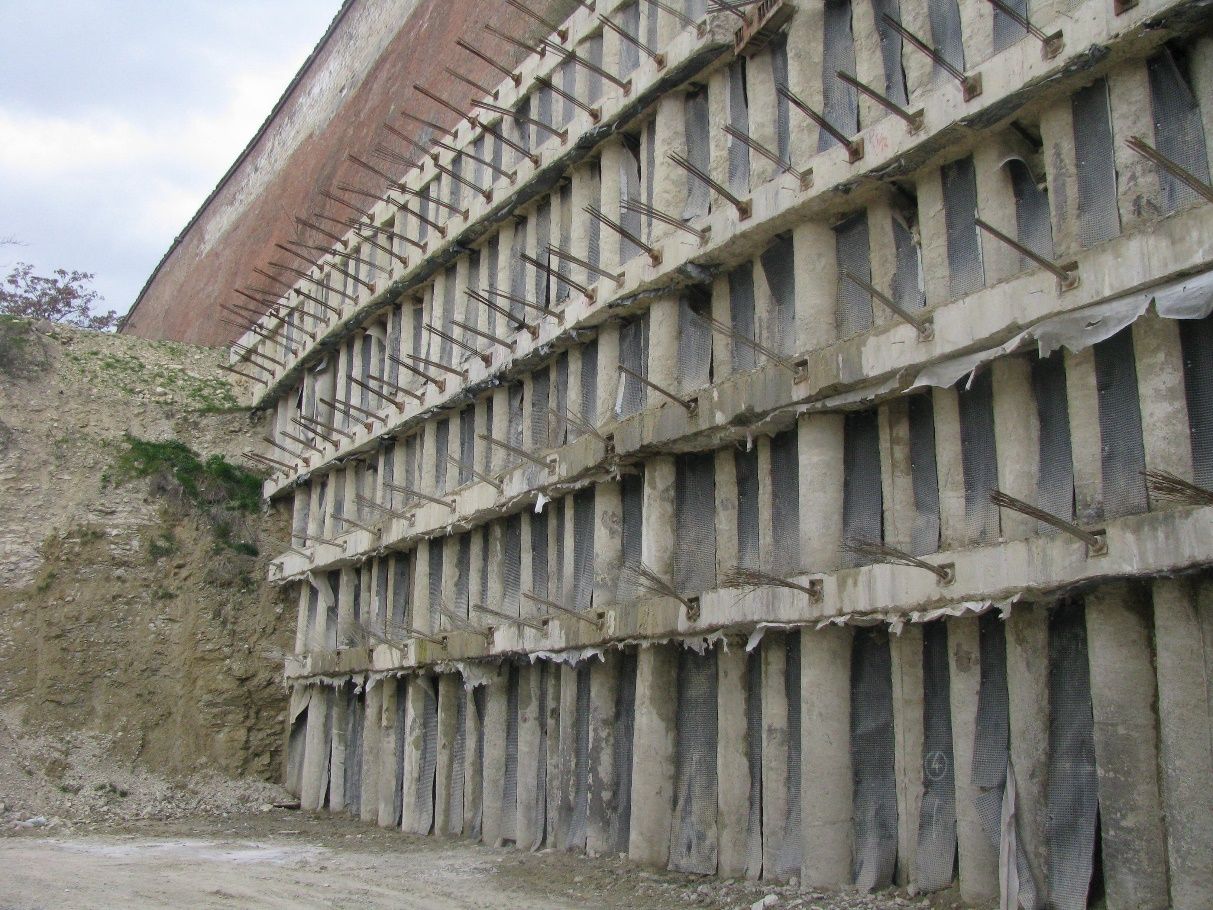

Több sorban horgonyzott cölöpfal
Több sorban, mellgerendák mentén horgonyzott cölöpfal

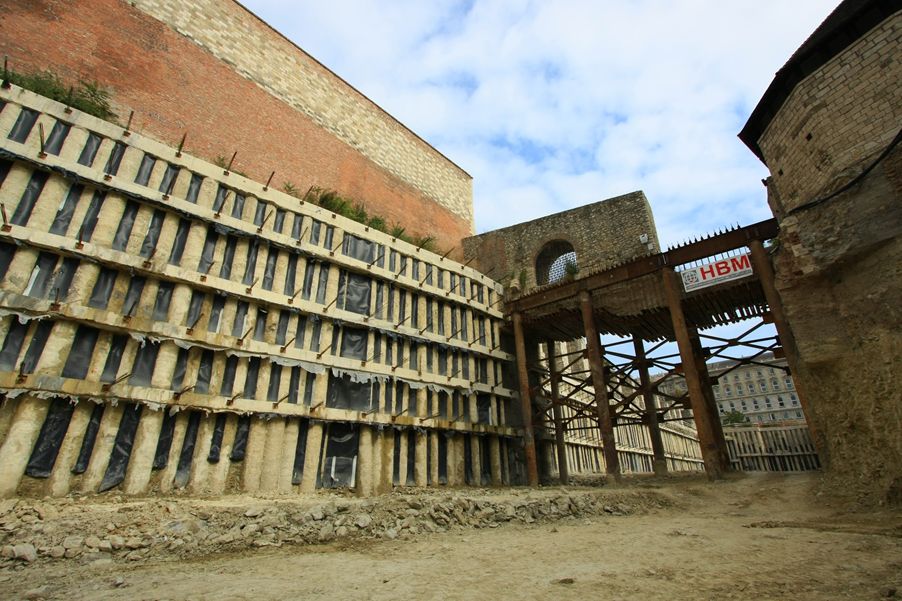

Horgonyzott cölöpfal és ideiglenes acélszerkezet
Horgonyzott cölöpfal mély munkagödörben

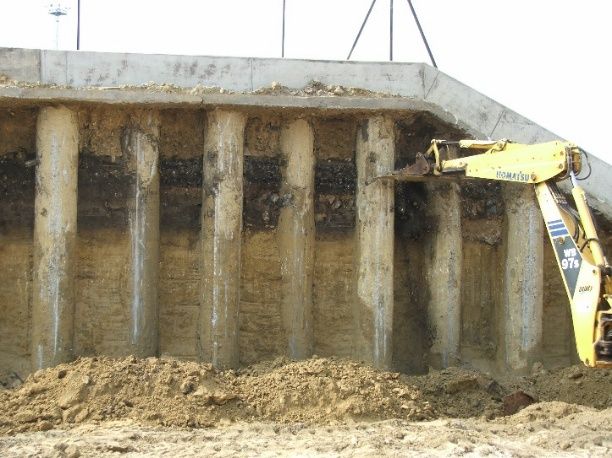

Cölöpfal kibontás közben
Cölöpköz kialakítása kibontás közben

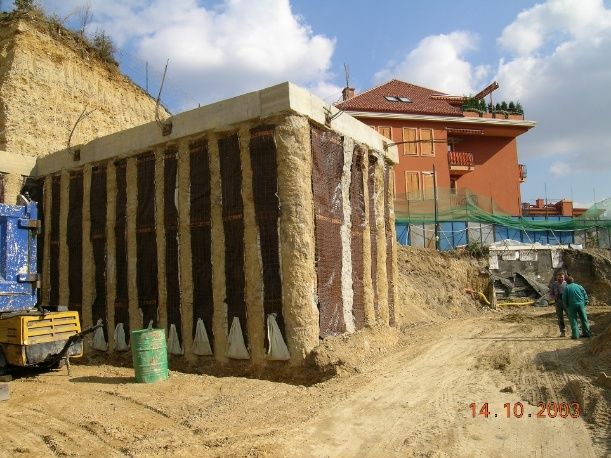

Hézagos cölöpfal szabad hézagokkal
Állékony talajban szabad hézagokkal

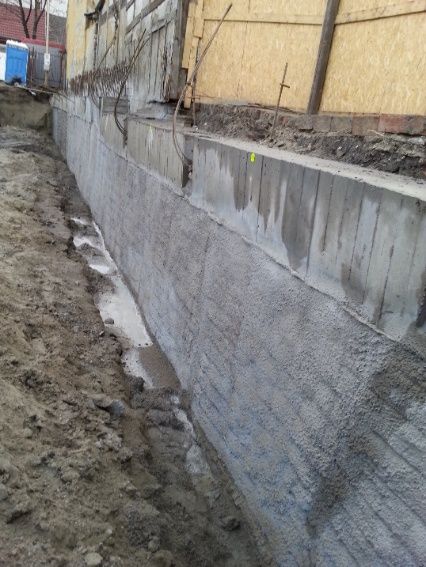

Lőttbetonnal borított cölöpfal
Felületszivárgó + betonacél háló + lőttbeton borítás

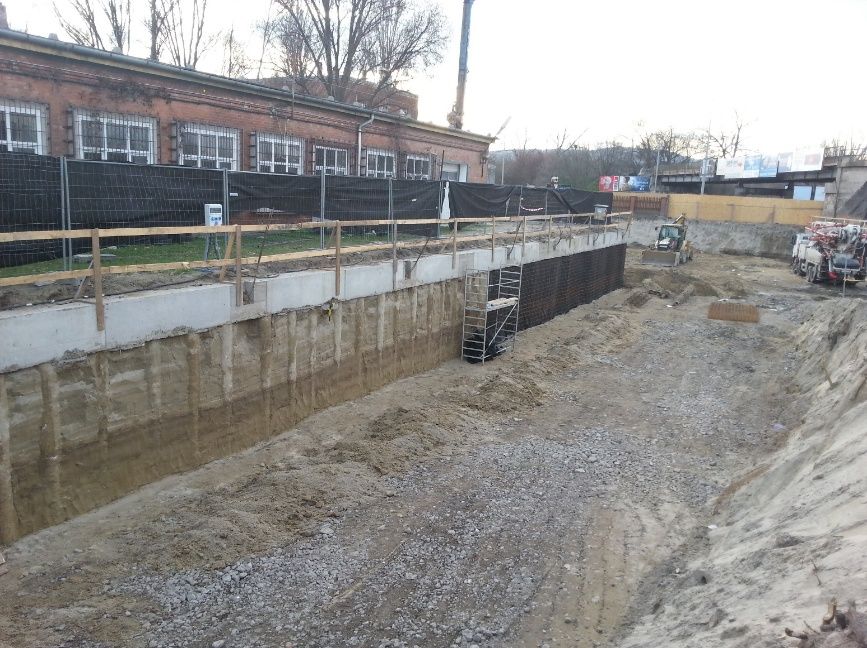

Cölöpfallal határolt munkagödör
Lőttbetonnal védett cölöpfal a kész munkagödörben
4.8

Réselt fal (résfal)

A résfalat a mélyalapozásoknál tárgyaltuk: zagymegtámasztás mellett markolt panelek, vasalókosár, víz alatti betonozás. Munkatérhatárolásként akkor választják, ha a gödör mély, a talajvíz magasan áll, a szomszédos épületek mozgása kritikus, és a fal a végleges szerkezet része lehet – ilyenkor a munkatérhatárolás egyben az alapozási rendszer is. Megtámasztása horgonyokkal, csőtámaszokkal vagy top-down födémekkel történik (lásd a megtámasztó szerkezeteknél).

Példa: MOL Campus, Budapest

Közel 10 000 m²-es, kb. 16 m mély munkagödör négyszintes mélygarázshoz a Duna partján: 80 cm vastag, két horgonysorral megtámasztott résfal, amely a vízzáró agyagba kötve a talajvizet is kizárja.

05
−10 mvideó 11

Talajszegezés

Lépcsősen, felülről lefelé haladva egy raszterben szegeket fúrnak, vernek vagy lőnek a földfalba, a szegekre betonacél hálót rögzítenek, és a felületet lőttbetonnal borítják. A szegekkel „összevarrt” földtömeg úgy dolgozik együtt, mint egy súlytámfal – a talaj tartja meg önmagát.

0,9–1,8mfüggőleges fogások a kohéziótól függően
0,6–1,2Hszeghossz a gödörmélység arányában
0,5–1,0mszegraszter, kedvező talajban 1,5 m
Ø20–28mmbetonacél szeg (a leggyakoribb)
8–15cmlőttbeton (20 cm-ig), Ø6–8 mm-es, 150×150-es hálóval
1/8–1/10a fal meredeksége legfeljebb
5.1

Az elv: a talaj tartja meg önmagát

A szegezett fal nem a talaj elé épített szerkezet, hanem a talaj megerősítése. A sűrűn elhelyezett, nem feszített acélszegek a kis talajmozgások hatására húzást kapnak, és a teljes hosszukon súrlódással adják át az erőt. Így egy súlytámfal-szerű, együttdolgozó földtömeg alakul ki, amely megfelelő szeghossz esetén nagyobb magasságú munkaterek határolására is alkalmas.

A gödör felülről lefelé, fogásonként mélyül: minden fogásban kiemelés → szegek → (víztelenítés) → háló → lőttbeton, és csak a lőttbeton szilárdulása után jöhet a következő fogás. A módszer a megtámasztó szerkezetek közül a talajhorgonnyal rokon, de attól lényegesen különbözik (5.5).

Általában ideiglenes munkatérhatárolásra készül – például résfalak felett a felső 2–3 méteren –, de végleges rézsűstabilizálásra is használják; ekkor korrózióvédelem kell.

Szeghossz és raszter

H mélységű munkagödör esetén a szegek szükséges hossza a talaj függvényében 0,6–1,2 H között változik. Jellemzően a szegek rasztertávolsága 0,5–1,0 (1,5) méter.

Tudtad?

Az első szegezett falat 1972-ben építették Franciaországban, Versailles közelében: egy vasút szélesítésénél egy 18 m magas, 70°-os homokbevágást szegeztek meg. A francia CLOUTERRE kutatási program ajánlásai 1991-ben jelentek meg; a ’80-as évek végén Franciaországban évente már kb. 80 000 m² szegezett falat építettek.

5.2

Építés fogásról fogásra

Építsd fel a falat lépésenként! Állítsd a mélységet, a szeghosszt és a rasztert – a csúszólapon túlnyúló szegvégek (piros pontok) mutatják, hogy a szeg valóban „belekapaszkodik” a nyugvó talajba.

Várni kell a szilárdulásra

A következő fogást csak akkor szabad kiemelni, ha a lőttbeton legalább 72 órás, vagy elérte a kb. 10,5 MPa szilárdságot. A fogás ideje alatt a szabadon álló földfalnak magától kell megállnia – ezért kell a talajnak rövid ideig 1–2,5 m magas függőleges falban állékonynak lennie.

5.3

Szegek, háló, lőttbeton, víz

Négy szegtípust különböztetünk meg: vert, fúrt-injektált, jetelt és (esetleg) csavart szegeket. Anyaguk leggyakrabban 20–28 mm-es betonacél, de készülhetnek acélcsőből vagy acél szegekből is. Leggyakrabban – ha lehetőség van rá – a betonacél szegeket „puskákkal” verik be.

Háló

Jellemzően 6–8 mm átmérőjű, 150 × 150 mm-es raszterű betonacél háló, amelyet a szegekhez rögzítenek (pl. laposacél darabbal hegesztik). Állékony, agyagos talajban a lőttbeton kéreg el is hagyható – ekkor a háló alá geotextília kerül.

Lőttbeton

A felületet 8–15 (20) cm vastag lőttbetonnal borítják. Nedves eljárásnál a kész betont szivattyúzzák és a fúvókánál levegővel lövik ki; száraz eljárásnál a vizet a fúvókánál adják hozzá (több a visszapattanás és a por).

Víztelenítés

Rétegvizek esetén a lőttbeton mögé felületszivárgót tesznek (kivezetésekkel), vagy 1–3 m-es raszterben átfúrják a falat, dréncsövet helyeznek el, és a vizet átvezetik a falon – nem alakulhat ki visszaduzzasztás és víznyomás.

Korrózióvédelem

Végleges szegeknél korrózióvédelem kell, pl. epoxi bevonat, polietilén tok (bordás PE-cső, a szeg körül habarccsal) vagy katódos védelem. A nemzetközi gyakorlatban a PE-tokozás és a megfelelő habarcstakarás a leggyakoribb.

Kihúzó próba

A teherbírást kihúzó próbákkal ellenőrzik: üreges sajtó húzza ki a szeget a falról. Előbb próbaszegeken (alkalmassági vizsgálat), majd szúrópróbaszerűen a beépített szegeken – pl. a német gyakorlatban a szegek legalább 3%-án, talajtípusonként legalább 3 db-on.

Gépek

Egyszerű, kis gépek: kotró a fogások kiemeléséhez, lánctalpas fúrógép vagy kotróra szerelt fúróárboc, habarcskeverő és -szivattyú, lőttbeton-gép. Akár darura függesztett állványról is dolgozhatnak.

350 km/h-s szeg

Létezik ballisztikus szegvető: egy kotróra szerelt, sűrített levegős „ágyú” egyetlen lövéssel juttat egy kb. 6 m hosszú, 38–40 mm-es acél- vagy üvegszálas rudat a rézsűbe, kb. 350–400 km/h sebességgel – fúrás és kitermelt föld nélkül. Elsősorban sekély rézsűcsúszások gyors megfogására használják.

5.4

Hol alkalmazható?

Gyakorlatilag mindenféle talajban alkalmazható – néhány fontos kivétellel. Tippeld meg kártyánként, mielőtt felfordítod!

Előnyök
  • relatíve alacsony költség
  • egyszerű, kis gépek – szűk helyen is
  • könnyen variálható, módosítható (szükség esetén)
  • rugalmas szerkezet, jól adaptálható a különféle talajokhoz
  • teherbírási tartalék, rezgésmentes építés
Hátrányok
  • a talajnak 1–2,5 m-ig függőleges falban meg kell állnia
  • magas és áramló talajvíz esetén nem alkalmazható (csak folyamatos víztelenítés mellett)
  • a vízelvezetés nehezen oldható meg
  • városban a sűrű szegmező – sokszor közterület, utca alá nyúlva – közművekbe ütközhet
  • rugalmas fal: nagyobb mozgás, mint egy horgonyzott falnál
5.5

Szeg vagy horgony?

Első ránézésre hasonlóak: mindkettő a talajba fúrt, injektált acélelem, amely húzást visz. A működésük azonban alapvetően más – nézd meg, hogyan oszlik el bennük az erő!

TalajszegTalajhorgony
Feszítésnincs – passzív elemelőfeszített (a tervezett erő 80–90%-ára)
Erőátadása teljes hosszáncsak a befogott (injektált) szakaszon; a szabad szakasz védőcsőben
Kiosztássűrű, 0,5–1,0 (1,5) m-es raszterritka, horgonysoronként, fej- vagy mellgerendán
Hossz0,6–1,2 Hlegalább 8 m (4 + 4 m), legfeljebb 25–30 m
Teherbíráskisebblegalább egy nagyságrenddel nagyobb
Vizsgálatpróbaszegek + szúrópróbaminden horgonyról próbaterhelési jegyzőkönyv
Működés„összevarrt” földtömeg, súlytámfala fal megtámasztása a csúszólapon túli talajra
Fotók és ábrák

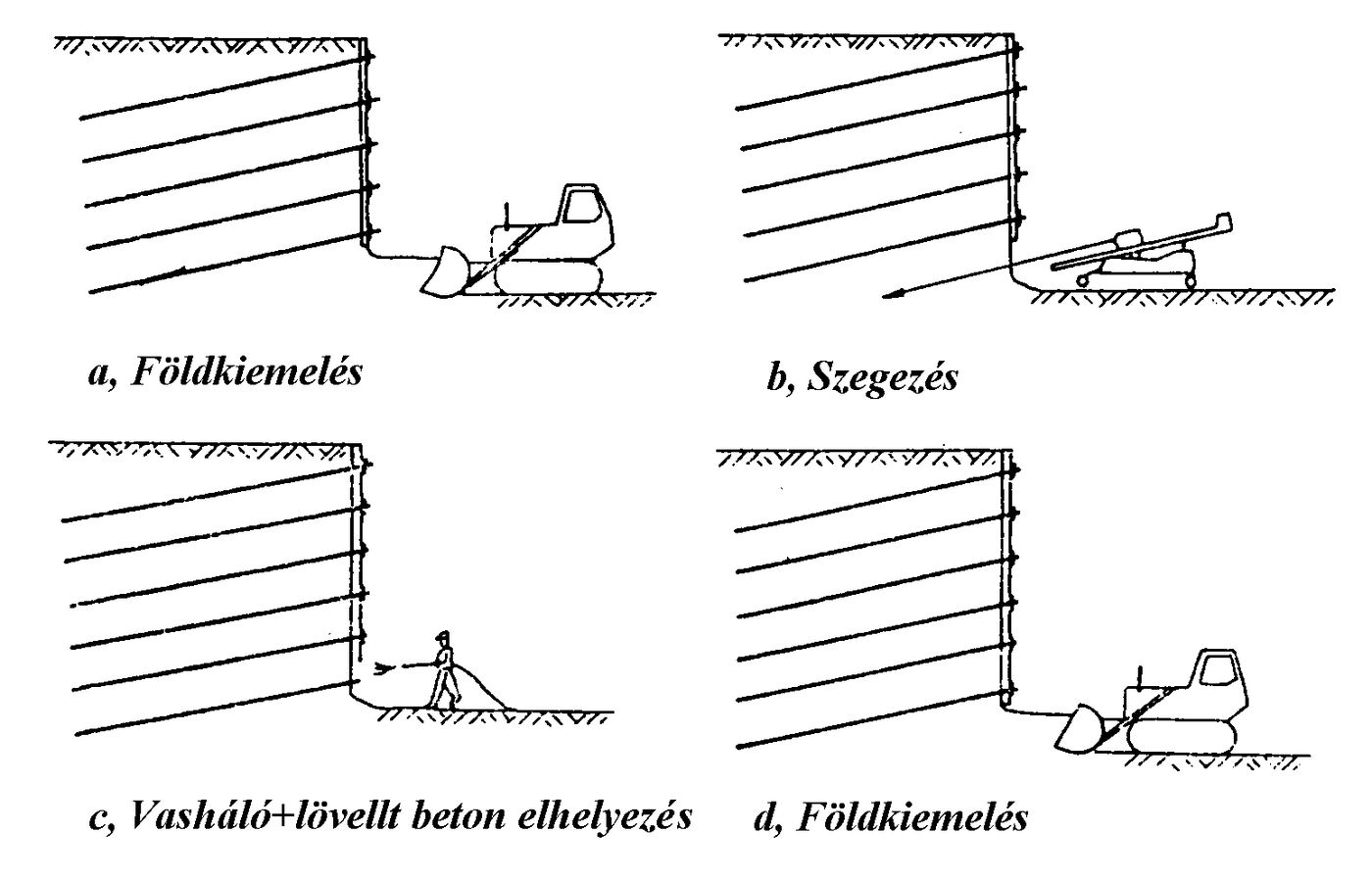

Talajszegezés munkafázisai
A talajszegezés munkafázisai: földkiemelés, szegezés, vasháló + lőtt beton, újabb földkiemelés.

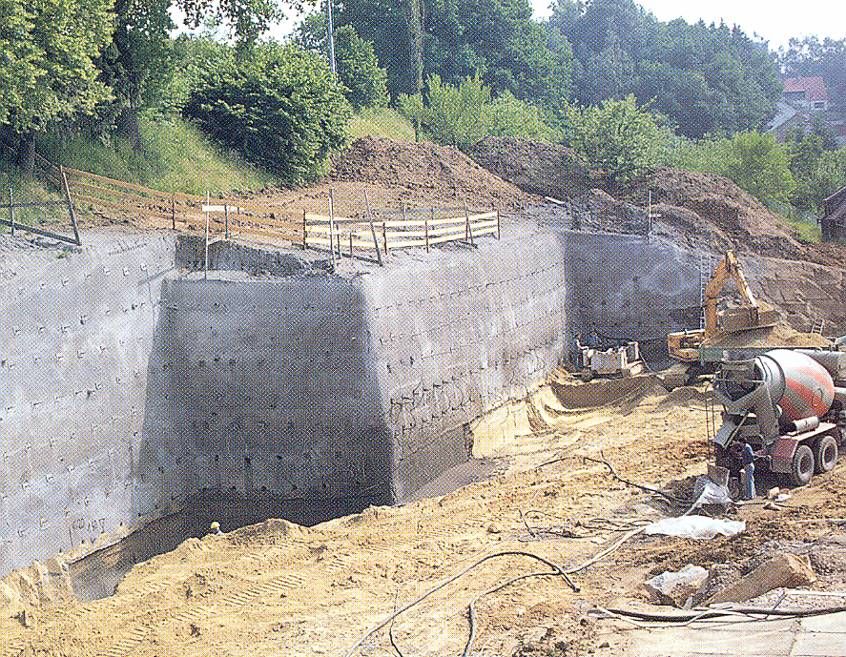

Magas szegezett fal építés közben
Magas szegezett fal építés közben – a lőttbetonos felületen jól látszanak a szegfejek sorai.

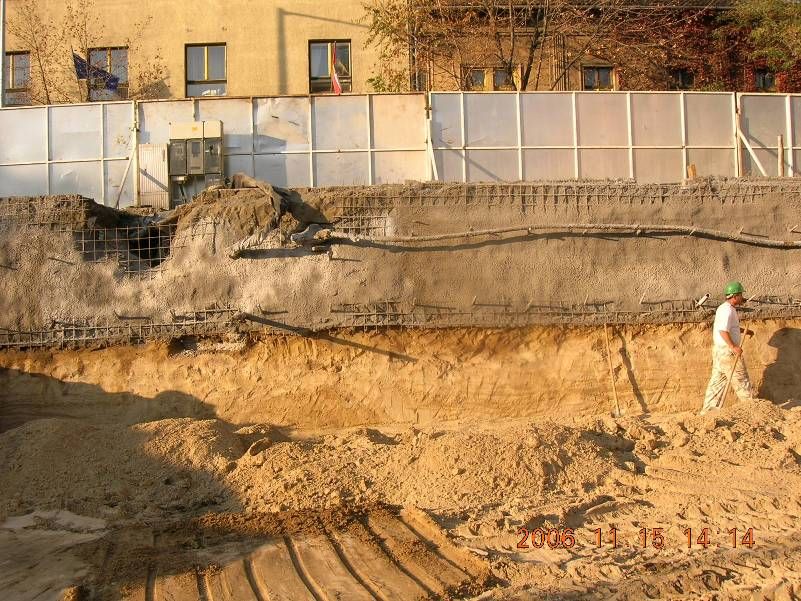

Lőttbetonos fogás és alatta a következő kiemelés
A felső fogás már hálót és lőttbetont kapott, alatta folyik a következő fogás kiemelése.

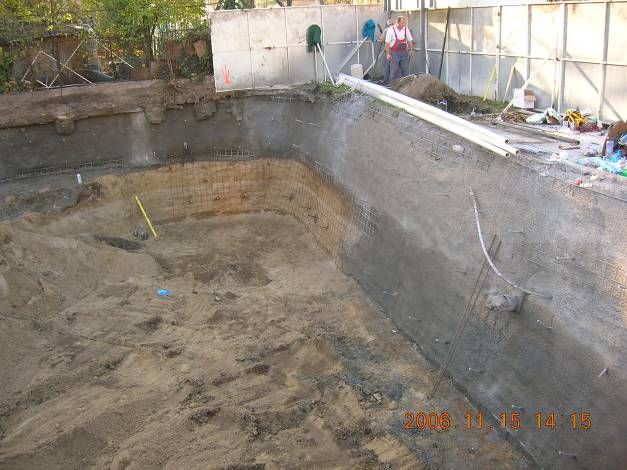

Szegezett falakkal határolt munkagödör
Szegezett falakkal határolt munkagödör – a sarkokban is folytonos a lőttbeton héj.

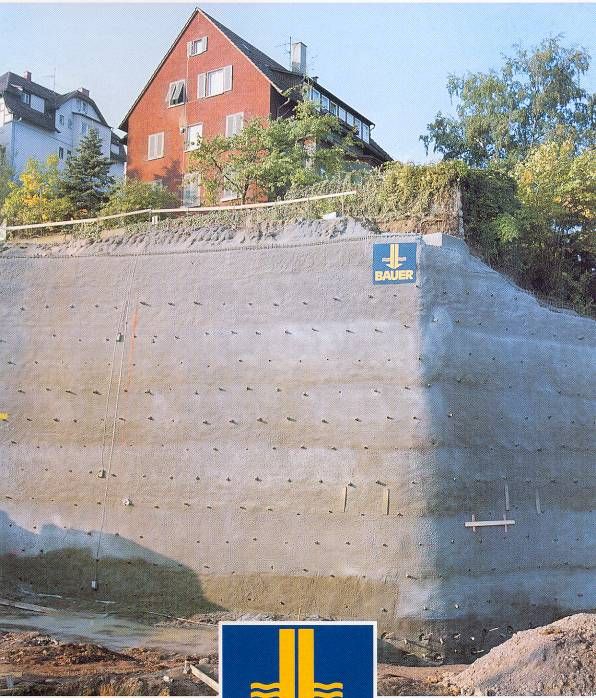

Kész szegezett fal
Kész, lőttbetonnal borított szegezett fal szabályos szegraszterrel.

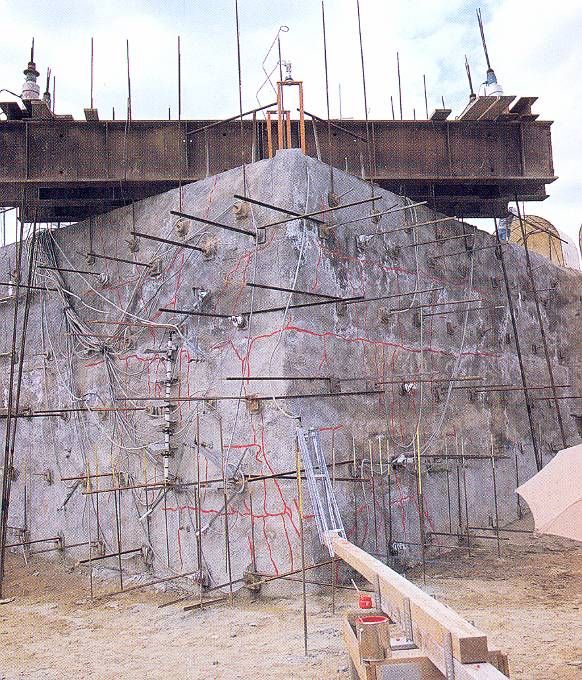

Műszerezett szegezett kísérleti fal
Felülről terhelt, műszerezett szegezett fal – a repedéseket pirossal jelölték (teherbírási kísérlet).

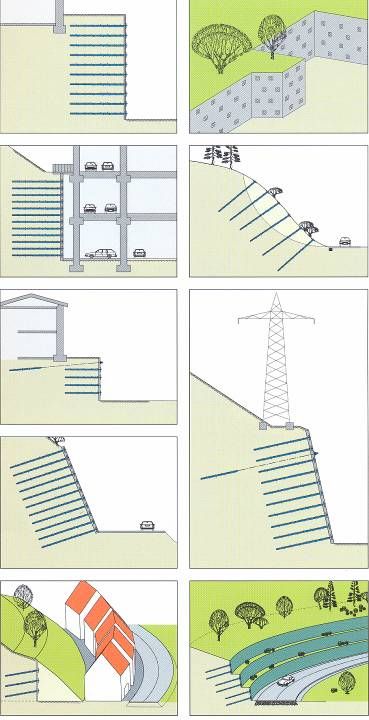

Szegezés alkalmazási területei
Alkalmazási területek: munkagödör, rézsű, meglévő támfal megerősítése, bevágás, oszlopalap melletti rézsű.
06
−12,5 mvideók 12–15

Megtámasztó szerkezetek

A munkatérhatároló falak rendszerint a munkatér feneke alá nyúlnak: befogásuk a passzív földellenállás révén egy támaszt ad. Konzolosan – egyéb megtámasztás nélkül – azonban csak pár méteres (max. 4–6 m) kiemelésig állékonyak. Mélyebb gödörnél egy vagy több szinten meg kell támasztani őket, így határozatlan, többtámaszú tartók alakulnak ki.

6.1

A falak statikai vázai

A munkatérhatároló falak statikailag négy fő típusba sorolhatók:

  1. szabadon álló, befogott (konzolos) fal,
  2. egy szinten megtámasztott, szabadon támaszkodó fal,
  3. egy szinten megtámasztott, befogott fal,
  4. több szinten megtámasztott, szabadon támaszkodó fal.

A befogási mélység függvényében alakul ki tényleges befogás, vagy csak „támaszkodó” szerkezet: kis befogási mélységnél alacsony a befogási nyomaték. Minél mélyebb a gödör, annál inkább szükség van egy vagy több szintű megtámasztásra – a fal így határozatlan, többtámaszú tartó.

A munkatérhatároló falak négy statikai váza
A munkatérhatároló falak statikai vázai – kattints a nagyításhoz

Próbáld ki a fal-laborban, hogyan változik a szükséges befogás, a támaszerő és a nyomaték a statikai váztól függően! Figyeld meg: egy horgony a konzolos falhoz képest drasztikusan csökkenti a befogási mélységet és a nyomatékot, a befogott talp pedig hosszabb falat, de kisebb mezőnyomatékot ad.

Továbblépés

Ezekkel a számításokkal részletesebben a Földalatti műtárgyak, mélyalapozás tárgyban foglalkoztok. A fal-labor a klasszikus határegyensúlyi módszereket (Blum-féle befogott fal, szabadon támaszkodó fal, egyenértékű tartó, Peck-féle látszólagos földnyomás) mutatja be – a mai tervezés rugalmasan ágyazott tartó- és végeselemes modellekkel dolgozik.

6.2

Talajhorgonyok

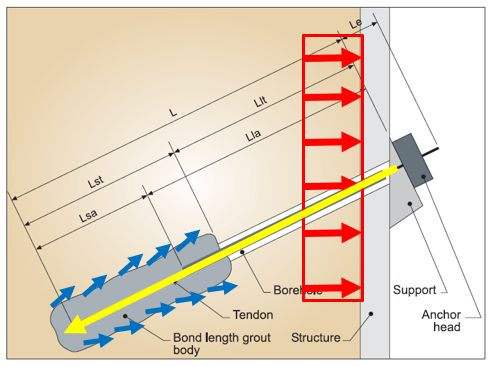

A horgony a megtámasztott szerkezetről átadódó húzóerőt a teherviselő közegre (talajra, kőzetre) továbbítani képes szerkezet. A talajszegekhez hasonló, de lényegi különbségek vannak: nem a teljes hosszán veszi fel az erőt, jóval nagyobb (átmérőjű és hosszú), és teherbírása is legalább egy nagyságrenddel nagyobb.

Sokféle talajhorgony van, de leggyakrabban előfeszített, fúrt, injektált talajhorgonyokat használunk. Előnyük, hogy a munkagödör mögé nyúlnak, így „tiszta” építési terület marad – nincs dúc a gödörben.

A szomszéd telek alatt

A horgonyok rendszerint szomszédos ingatlanok alá nyúlnak – sokszor 15–20 méterre is. Ez egyrészt jogi problémákat vet fel (tulajdonosi hozzájárulás), másrészt a horgony meglévő műtárgyakba (pincébe, közműbe, alapozásba) ütközhet. Ahol a horgony később zavarna, kiszerelhető (pászmáiban visszahúzható) horgonyt is alkalmaznak.

Mire használják?

Támszerkezetek reakcióinak felvétele

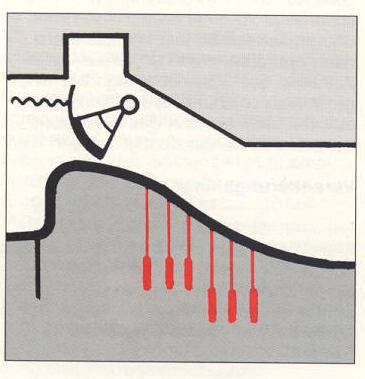

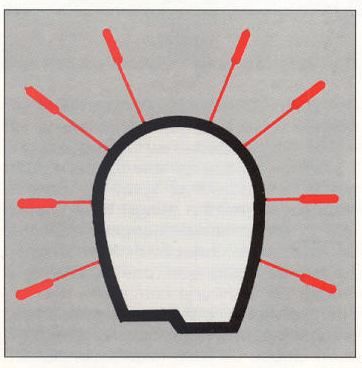

Alagútfalazat lehorgonyzásaAlagútfalazat és a külső kőzettömeg együttdolgoztatása
Hídfők ferde húzóerőinek felvétele (függesztett, ferdekábeles hidak)

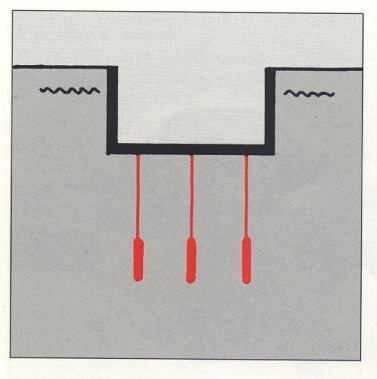

Felúszó szerkezet lehorgonyzásaFelúszni akaró szerkezetek lehorgonyzása
Magas súlypontú szerkezetek (torony, szélkerék, kémény) alapjának rögzítése
Stabilizálás vízáramlás okozta erők ellenStabilizálás a vízáramlás okozta erők ellen
Rézsűfelszín stabilizálása (pl. sziklarézsűk bevágásban)

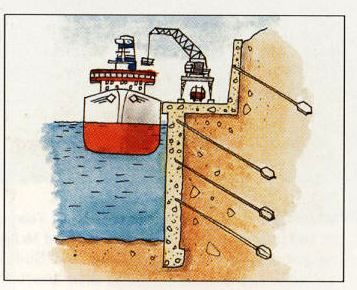

Kikötői partfal hátrahorgonyzásaKikötői partfalak hátrahorgonyzása
Meglévő szerkezetek megerősítése (régi part-, tám- és várfalak)

A horgony részei

15–30°hajlás a vízszinteshez
≤ 25–30mteljes horgonyhossz
4–9mbefogott (injektált) szakasz
≥ 8mlegrövidebb horgony: 4 m szabad + 4 m injektált
3–7pászma a felveendő erőtől függően
8–12napszilárdulás a feszítés előtt
80–90%előfeszítés a tervezett igénybevételhez képest
≤ 2évhazánkban jellemzően ideiglenes horgonyok

Hogyan készül?

  1. Kiemelés a horgonysor alá – kb. 0,5 m-rel a tervezett horgonyszint alá; szükség esetén heveder, mellgerenda.
  2. Fúrás 15–30°-os hajlással, béléscsővel vagy fúróiszappal megtámasztva.
  3. A feszítőelem behelyezése: 3–7 pászma (vagy Dywidag-rúd) távtartókkal; a szabad szakaszon védőcsőben, mellettük a mandzsettás injektálócső.
  4. Elsődleges injektálás alulról felfelé, miközben a béléscsövet kihúzzák.
  5. Utóinjektálás nagy nyomással a mandzsettás csövön át – a habarcstest megreped, kiszélesedik.
  6. Szilárdulás 8–12 napig.
  7. Feszítés és próbaterhelés üreges feszítősajtóval, lépcsőkben – minden horgonyról próbaterhelési jegyzőkönyv készül.
  8. Lekötés a tervezett igénybevétel 80–90%-án: az ékek rögzítik a pászmákat a horgonyfejben. Jöhet a következő kiemelési szint.
Osztályozás szempontjaTípusok
Élettartamideiglenes (T ≤ 2 év, pl. dúcolás) · tartós, mint a szerkezet (pl. hídfő) – korrózió!
Befogás módjainjektált szakasszal (köpenymenti nyírás) · mechanikus szerkezettel („esernyős”) · expandált testtel
Felszíni horgonyokhorgonycölöphöz rögzítve (passzív)
Teherviselő elemacél feszítőkábel (általános, nagy erőre) · acél magrúd (csavarbordás, kisebb erőre) · üveg- vagy szénszálas rúd (FRP, korrózió ellen)
Készítésgyártmány, üzemben készítve · helyszíni szerelés (csak ideiglenes!)
Ideiglenes vagy állandó?

Hazánkban a fúrt, injektált talajhorgonyok szinte mindig ideiglenes funkcióval, legfeljebb 2 éves élettartamra készülnek. Az állandó horgonyok elsősorban a szigorúbb korrózióvédelemben (teljes hosszon védőcső, habarcs) és az ellenőrizhetőség, utánfeszíthetőség igényében térnek el – partfalaknál, hegyvidéki kőzetrézsűknél, hídfőknél.

Tervezd meg a horgonyt!

A befogott szakasznak az aktív csúszólapon túl kell lennie – ezért a horgony hossza a gödör mélységével gyorsan nő. Figyeld a telekhatárt és a szomszéd pincéjét!

Próbaterhelés és lekötés

Minden egyes horgonyról próbaterhelési jegyzőkönyv készül: a feszítősajtó lépcsőkben, ciklusokban terheli a horgonyt, és mérik a fej elmozdulását. A rugalmas megnyúlásból az is ellenőrizhető, hogy a szabad szakasz valóban szabadon nyúlik-e. A végén a horgonyt a tervezett igénybevétel 80–90%-ára lekötik.

Tudtad?

Az injektált talajhorgony 1958-ban született egy müncheni kavicsos munkagödörben: Karlheinz Bauer a megbízhatatlanul rögzíthető horgonyrudakat egyszerűen bele­injektálta a kavicsba. Előfeszített kőzethorgonyt már 1934-ben használtak egy algériai gátnál. Egyetlen Ø15,7 mm-es pászma szakítóereje kb. 279 kN – közel 28 tonna.

Fotók és ábrák
Injektált talajhorgony részei
A talajhorgony részei: horgonyfej, szabad hossz, befogott (injektált) hossz – az erő a csúszólapon túl adódik át.

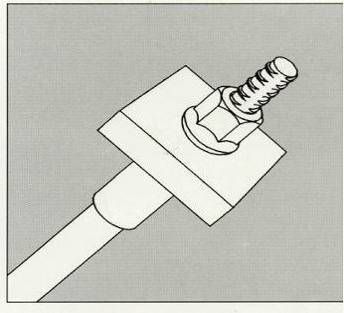

Rudas horgony feje
Rudas horgony feje: alátétlemez és önzáró lehorgonyzó anya a menetes rúdon.

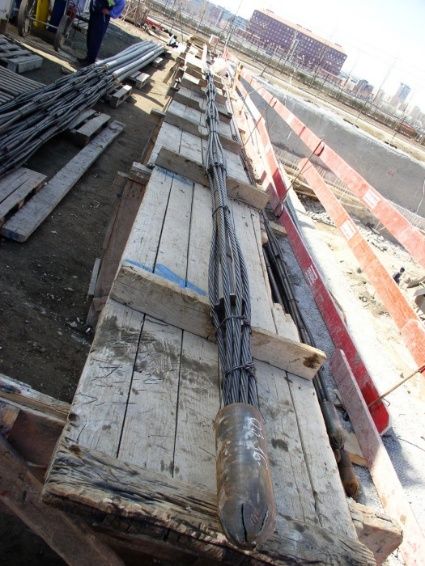

Pászmás horgony szerelése
Helyszínen szerelt pászmás horgony: pászmák távtartókkal, a szabad szakaszon védőcsőben.
Horgonyfúró gép a munkagödörben
Lánctalpas horgonyfúró gép a munkagödör fala mellett.

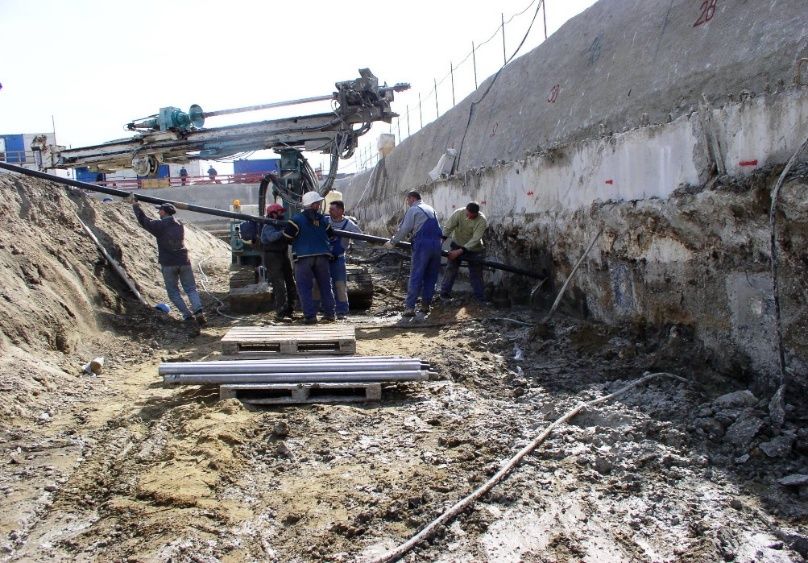

Horgonyfúrás
Horgonyfúrás béléscsővel – a béléscső-elemek a gödör alján.

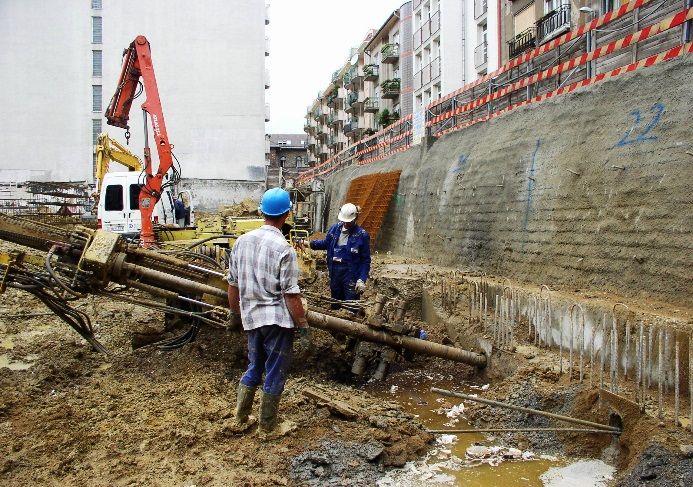

Horgonyzott fal építése
Horgonysorok készítése egy városi munkagödör falán.
6.3

Acél csőtámaszok

A szélesebb munkatérhatárolások közel derékszögű sarkaihoz közel eső, vagy egymástól nem túl távoli szemközti falszakaszainak összetámasztására leggyakrabban acél csődúcokat alkalmaznak. Hazai viszonyok között általában akkor gazdaságos:

  • ha talajhorgonyok készítésére nincs lehetőség a nem megfelelő altalajviszonyok vagy a már beépített szomszédos földalatti terek miatt;
  • ha a tervezett munkatér mélysége meghaladja a 15–20 m-t, és a szomszédos, jelentős felszínmozgásoktól védendő szerkezetek miatt horgonyokkal nem építhető kellően merev, kis alakváltozású fal.

Ezért elsősorban szűk munkatereknél – közúti, gyalogos aluljárók, kis alapterületű vízépítési műtárgyak – vagy nagyon mély városi munkatereknél, pl. metróállomásoknál népszerű (így készült az összes M4-es metróállomás is – néhány állomásnál a födémek is részt vettek a megtámasztásban, lásd lent a top-down módszernél). A munkatéren belüli munkát nehezíti, de alacsony élőmunka-igénye, újrafelhasználhatósága és a horgonyzás egyre gyakoribb ellehetetlenülése miatt hazai előtérbe kerülése várható.

A csőtámok általában a falak felső síkján vagy közbenső szintjein húzódó fej- vagy mellgerendákhoz kapcsolódnak, így egy dúc több falelemet (réspaneleket, cölöpöket, szádpallókat) támaszt meg. A falhoz a dúc homloklemezéhez kapcsolódó fúrt-ragasztott rögzítőelemekkel, vagy a falba előre bebetonozott homloklemezhez kötik.

30–150cmátmérő (jellemzően 0,3–0,8 m)
S235–S355kör keresztmetszetű szerkezeti acél
12mszállítható hossz (különleges esetben 14–18 m)
30–40mtoldással, esetleg közbenső letámasztással
> 10–15mfelett a hőtágulásból eredő erő meghatározó
25–28mfelett közbenső alátámasztás
A napsütés is teher

A londoni Crossrail Paddington állomásnál a dúcerők naponta ingadoztak: reggel 8 körül voltak a legkisebbek, este 7 körül a legnagyobbak. A hőmérsékleti többleterő a dúc tervezési terhének akár 50%-a is lehet. Egy londoni gödörben (Merchant Square) 49 m-es fesztávú, 1,22 m átmérőjű, 500 t teherbírású dúcok dolgoztak.

Fotók

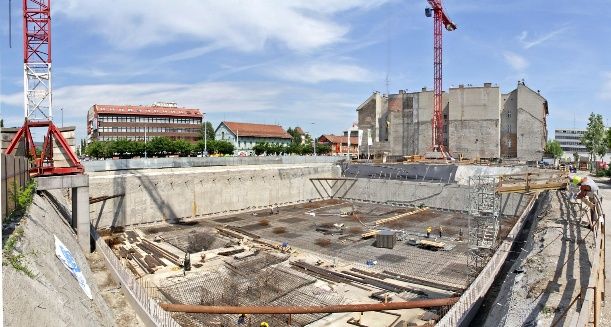

Csőtámaszos munkagödör sarokmerevítőkkel
Nagy alapterületű munkagödör: a sarkokban ferde csőtámaszok (sarokmerevítők) fogják össze a falakat.

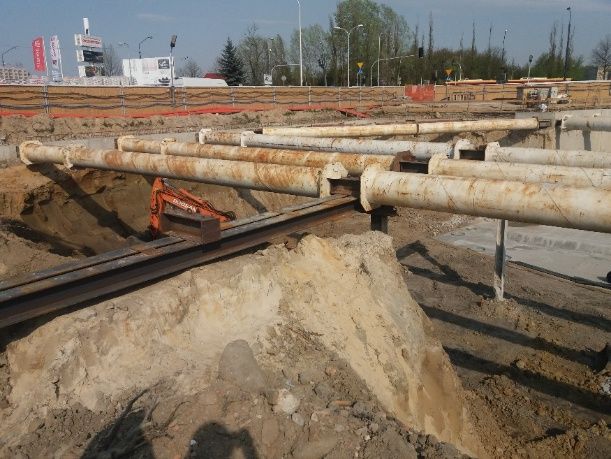

Csőtámaszok mellgerendán
Csőtámaszok acél mellgerendára támaszkodva, a kiemelés még a dúcszint közelében.
Ferde csőtámaszok és kotró
Csőtámaszok között dolgozó kotró – a dúcok a gödörben akadályt jelentenek.

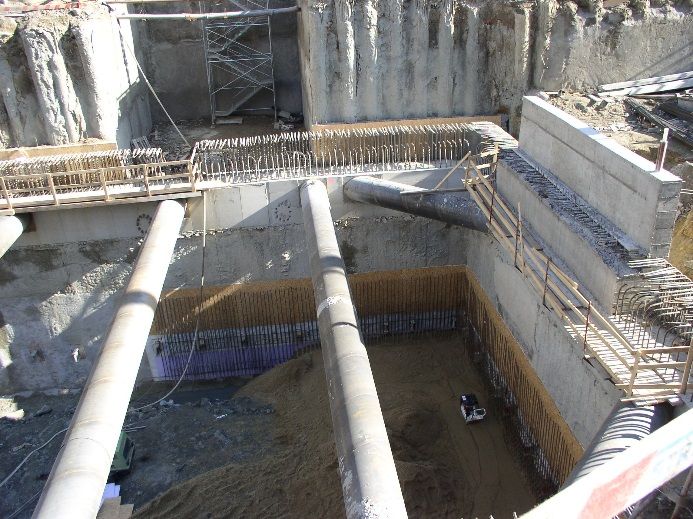

Csőtámaszok résfalas gödörben
Vasbeton fejgerendához kapcsolódó csőtámaszok egy mély, falakkal határolt gödörben.

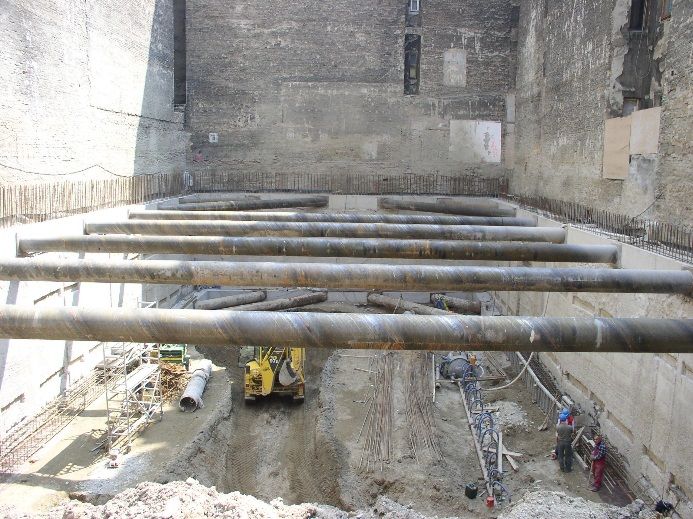

Többszintű csőtámaszok városi foghíjban
Többszintes csődúcolás szűk belvárosi foghíjban, a szomszéd tűzfalak között.
Csődúcolt munkagödör közbenső oszlopokkal
Sűrű csődúcolás közbenső oszlopokkal egy városi munkagödörben.

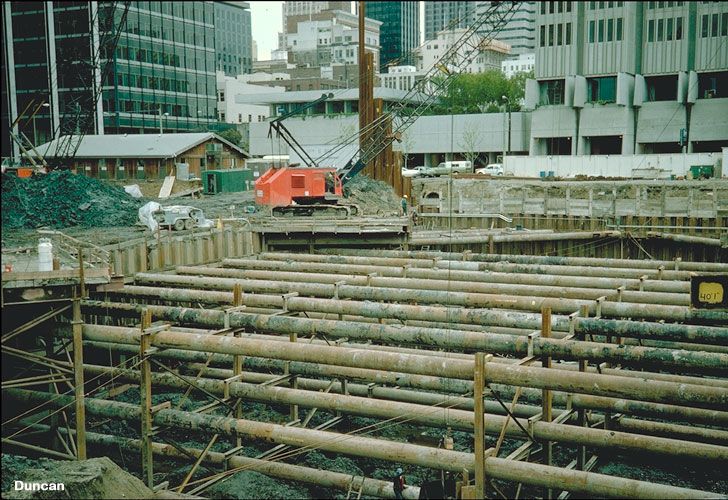

Nagy, csődúcokkal megtámasztott munkagödör
Nagy kiterjedésű, több irányban csődúcolt munkagödör.
6.4

Támaszfödém – a milánói („top-down”) módszer

Először a munkatérhatároló szerkezeteit (résfal, cölöpfal) készítik el. Ha közbenső támaszok-pillérek is vannak, felülről elkészítik azok alapozását (cölöpözését) és elhelyezik a pilléreket. Ezután földzsaluval elkészül a felső födém, amely tárcsaként megtámasztja a határolófalakat. A további szintek építése bányászati módszerekkel történik – a födémekben kihagyott földkiadó nyíláson, távolabbra épített szállítóalagúton, vagy a műtárgy mellé épített „zseben” keresztül.

Technikai nehézségek

A támaszfödém alátámasztását (pilléreket) előre, takarásban kell elkészíteni – a pontosság nagyságrenddel elmarad a hagyományos szerkezetépítésétől.

A földkitermelést a támaszfödém alatt, szűk térben kell végezni.

A zárt munkatér szellőzését, bevilágítását biztosítani kell.

Az előre elkészült pillérekhez utólag kell kapcsolni a födémeket; az alépítmény falai a födémek takarásában, utólag készülnek – a monolitikus kapcsolatok nehezen alakíthatók ki.

Előnyök

Miért éri meg?
  • lerövidül az építési idő: épületnél a fel- és alépítmény párhuzamosan épülhet
  • a környezet zavarása javarészt megszűnik, a felszín hamar helyreállítható
  • a födémek zsaluállványzat nélkül, földre fektetve épülhetnek
  • a födémtámaszok nagy merevséget adnak – kis falmozgás
Budapesten is

Az M4-es metró két állomása – a Bikás park (Tétényi út) és az Újbuda-központ (Bocskai út) – top-down, „milánói” módszerrel épült: itt a falakat a födémek is megtámasztották. A módszer felszíni lezárást csak kb. 6–8 hónapra igényel állomásonként. A nevét a milánói M1-es metró (1957–1964) építéséről kapta, ahol először alkalmaztak nagy léptékben résfalakat földalatti vasútnál.

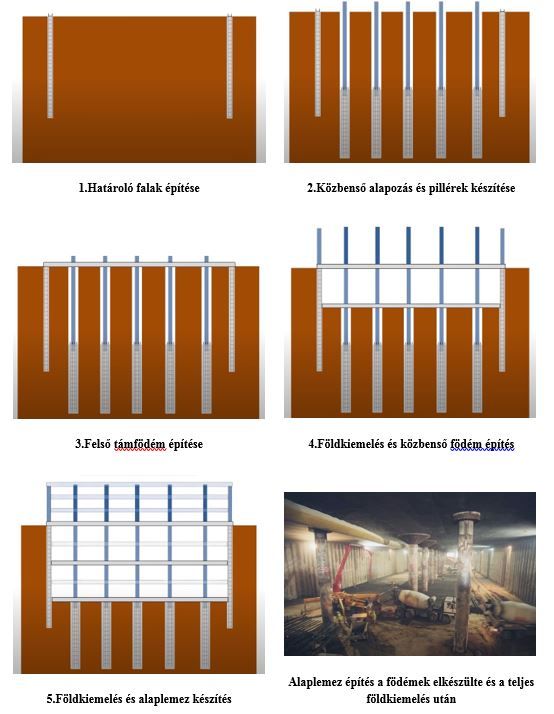

A milánói módszer építési fázisai
A milánói módszer építési fázisai – kattints a nagyításhoz
6.5

Passzív hátrahorgonyzás

A passzív horgony lényege, hogy a falszerkezet megtámasztását egy, az általa megtámasztott földtömeg mögött kellő távolságban lévő szerkezethez – pl. egy másik falhoz vagy cölöpsorhoz – kapcsolódó, húzóerő felvételére alkalmas elem biztosítja.

Ha a munkagödör mellett van hely, a szakadólapon kívül levert I vagy U tartókhoz, esetleg cölöpökhöz betonacélokkal vagy horgonyrudakkal – a felszín alatt 0,8–1,0 m-re, egy keskeny árokban elhelyezve – hátrahorgonyozható a fal. Nagyobb gödröknél (nagyobb erőknél) cölöpfalhoz, résfalhoz horgonyoznak, és a kikötéshez vasbeton gerendát használnak.

A feszített horgonyokhoz képest a különbség: feszítőerő hiányában a fal várható mozgásai nagyobbak, jellemzően néhány centiméteresek. Végleges szerkezetként vasbetonból vagy korrózióvédett nagyszilárdságú acélrudakból készülhetnek. Különösen partfalak megtámasztásánál, illetve közúti nyitott aluljárók mélyebb szakaszainál gyakori; városban a helyhiány miatt ritkább.

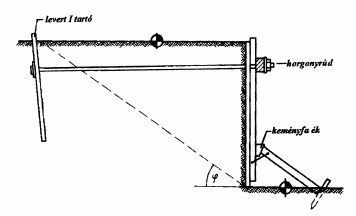

Passzív hátrahorgonyzás vázlata
Megtámasztó fal hátrahorgonyzása levert I tartóhoz, horgonyrúddal
Lazaság kivétele, nem feszítés

A horgonyrudakat nem feszítik elő: a feszítőzárral csak a lazaságot veszik ki (kézzel, nagy rudaknál sajtóval kb. 30–60 kN-nal), majd a rudakat homokkal, tömörítve visszatöltik. A rúd csak akkor kap erőt, amikor a kiemelés során a fal néhány centimétert elmozdul, és a horgonyfal előtt kialakul a passzív földellenállás. A dublini kikötőben például akár 29 m hosszú, M140-es horgonyrudak tartják a partfalat.

07
−15 mfagyasztás · gátak élővízben · víz alatti lemez

Különleges megoldások

Mit tegyünk, ha a talajvizet semmilyen fallal nem tudjuk kizárni, ha a munkatér egy folyó közepén van, vagy ha a vízszintet tilos lesüllyeszteni? Ilyenkor jönnek a különleges megoldások: a talajt megfagyasztjuk, a folyóban gátat építünk, vagy a gödör alját víz alatt betonozzuk le – és lehorgonyozzuk.

7.1

Fagyasztott fal

talajfagyasztás · ground freezing · Bodenvereisung

A talajfagyasztás lényege, hogy a talaj pórusvizét megfagyasztjuk: a jég összeragasztja a szemcséket, és a talaj maga lesz a munkatérhatároló fal – egyszerre vízzáró és teherbíró. Bármilyen víztelített talajban működik (homok, iszap, vegyes feltöltés), szabálytalan alaprajzzal és nagy mélységben is, vegyszer nem kerül a talajba, és a fal teljesen visszafordítható: a hűtés leállítása után felenged.

A kiemelés vonalán kívül, általában 2–3 m-re, egy vagy több sorban, jellemzően kb. 1 m-es osztással (0,9–1,5 m) fagyasztócsöveket fúrnak le. A fúrás pontossága kulcskérdés: ha két cső mélyen eltávolodik egymástól, rés maradhat a falban. A zárt végű külső csőben nyitott ejtőcső van – a hűtőközeg a belsőben lefelé, a gyűrűs térben felfelé áramlik. A csövek között hőmérő-csövek ellenőrzik, hogy a fal összezárt-e.

−196°Cfolyékony nitrogén – nyílt rendszer, elpárolog
−25…−40°Ckalcium-klorid sólé – zárt körben kering
4–8héta fal kialakulása sólével (nitrogénnel kb. 1–3 hét)
4–8,5MPafagyott homok nyomószilárdsága −12 °C-on (fagyatlan: 0,2–2,5)
~1mfagyasztócsövek jellemző osztása
+9%a víz térfogat-növekedése fagyáskor → fagyemelés

A munkafolyamat

  1. Tervezés: rétegsor, víztartalom, sótartalom – és a legkritikusabb: a talajvíz áramlási sebessége.
  2. Fúrás, csövek: fagyasztócsövek és hőmérő-csövek egy vagy több sorban, a furatok ferdeségének bemérésével.
  3. Hűtés: sólével (hűtőgép, zárt kör, kb. −30 °C) vagy folyékony nitrogénnel (−196 °C, tartálykocsi, a gáz elpárolog).
  4. Aktív fagyasztás: a csövek körül jéghengerek nőnek, majd összefüggő fallá zárnak; ezt a hőmérséklet és a belső víznyomás emelkedése jelzi.
  5. Kiemelés a fagyott fal védelmében, rövid szakaszokban, azonnali lőttbeton (vagy elemes) ideiglenes biztosítással.
  6. Fenntartó fagyasztás a végleges szerkezet elkészültéig – az indító energia kb. 30–50%-ával. Gyakori kombináció: gyors indítás nitrogénnel, fenntartás sólével.
  7. Felengedés: a hűtés leállítása után figyelni kell a fagyemelés utáni olvadási süllyedésre.
Előnyök
  • egyszerre vízzáró és teherbíró
  • szinte bármilyen víztelített talajban, nagy mélységben is
  • szabálytalan alaprajzhoz, alagútból is fúrható
  • nem kerül vegyszer a talajba, teljesen visszafordítható
Hátrányok
  • drága és energiaigényes, sólével lassú
  • áramló talajvíz meghiúsíthatja a záródást
  • fagyemelés, olvadási süllyedés a szomszédban
  • a fagyott (főleg agyagos) talaj kúszik; pontos fúrás kell
  • nitrogénnél zárt térben fulladásveszély
Hazai példa: 4-es metró, Fővám tér

Az állomás dobozát a felszínről építették; a Duna-part alá nyúló peronalagutak bányászati módszerrel (NATM), talajfagyasztás védelmében készültek. A fagyasztócsövek helyzetét 3D-s fúrólyuk-felméréssel ellenőrizték.

Tudtad?

Az első mesterséges talajfagyasztást 1862-ben, Dél-Walesben alkalmazták aknamélyítésnél. Friedrich Hermann Poetsch 1883-ban szabadalmaztatta az eljárást: futóhomokban mélyített aknát fagyasztással. Ma alagutak keresztjáratainál, folyók alatti alagutaknál, TBM-indítóaknáknál és résfalhézagok utólagos tömítésénél is használják.

7.2

Gátak élővízben

cofferdam · Fangedamm

Ha folyóban vagy tóban kell száraz munkatér – például egy hídpillér alapozásához –, a munkaterületet körbezárják, és kiszivattyúzzák belőle a vizet. A „cofferdam” szó a latin cophinus, azaz kosár szóból ered. A gátnak koronájával legalább kb. 0,9 m-rel (illetve a várható hullámmagasságnál jobban) a mértékadó vízszint fölé kell érnie – ez a szabadmagasság.

Föld- vagy kőszórásos gát

Sekély, lassú vízben; agyagmaggal vagy szádfallal tömítve. Olcsó, de széles: szűkíti a medret, és erodálódik.

Egyfalú, merevített szádfalgát

Szádfalgyűrű belső merevítő keretekkel – tipikusan hídpillérnél, víz alatti betondugóval.

Kétfalú, töltött szádfalgát

Két szádfal, köztük homok/kavics töltés, átkötő rudakkal: súlytámfal, belül nem kell dúc.

Cellás szádfalgát

Homokkal töltött acélcellák (Ø 8–30 m): önálló gravitációs fal mély vízben, hosszú szerkezetnél.

Hídpillér szádfalas gátban – lépésről lépésre

  1. Uszály, úszódaru vagy szerelőhíd; vezetőcölöpökre kerül a merevítő keret – ez egyben a szádfalverés sablonja.
  2. Szádfalverés a sodrás felőli oldal közepéről indulva, két irányba, lépcsősen; a gyűrűt nem a sarokban zárják.
  3. Víz alatti kiemelés markolóval – a víz bent marad, ellensúlyozza a külső nyomást; szükség esetén alapcölöpök.
  4. Víz alatti betondugó kontraktor eljárással: a cső vége végig a friss betonban marad, a beton alulról, „párnaként” emelkedik.
  5. Szilárdulás (néhány nap) után leszivattyúzás; a víznyomás összeszorítja a zárakat, a szivárgás csökken. Közben újabb dúcszintek kerülhetnek be.
  6. A pillér építése szárazon, végül visszatöltés, elárasztás (víznyomás-kiegyenlítés), a keretek bontása és a pallók kihúzása.
Ha a betondugó nem elég nehéz…

Leszivattyúzáskor alulról a teljes víznyomás hat a gödör aljára. Ha a betondugó (és a cölöpökhöz való tapadása) kevés, a fenék másodpercek alatt felszakadhat, és a víz elönti a munkateret. Horgonyzás nélkül a betondugó vastagsága nagyjából a víztelenített mélységgel azonos nagyságrendű.

Hazai példa: Megyeri híd

Az M0 északi Duna-hídjának mederpillérei a folyami hidaknál bevált vasbeton kéregelemes módszerrel épültek: a kéregelemekre csavarozott 5 m magas acél őrfal mellett a munkatér a 101,00 mBf építési vízszintig szárazon tartható volt, a kéregelemek pedig zsaluzatként bebetonozódtak. A cölöpöket összefogó alaptest a víz alatti betonozással együtt 4,5 m magas.

7.3

Víz alatti alaplemez lehorgonyzással

Unterwasserbetonsohle

Ha a talajvíz magasan van, a vízzáró réteg nagyon mélyen, és a vízszintet nem szabad lesüllyeszteni (a szomszéd épületek süllyedése, a fák kiszáradása vagy vízjogi tilalom miatt), a munkagödröt víz alatt emelik ki. Az alját víz alatti betonlemez zárja, amelyet sűrű rácsban készülő húzott cölöpök (horgonyok) tartanak lent a felhajtóerő ellen.

Az építés sorrendje: körbezárás szádfallal → ideiglenes munkaszint → horgonyzás → víz alatti betonozás → horgony rögzítése. A gyakorlatban közben a gödröt víz alatt emelik ki („mesterséges tó”), a horgonyfejeket búvárok tisztítják meg, a betonozás után pedig fokozatosan leszivattyúzzák a vizet.

1–1,5ma víz alatti lemez jellemző vastagsága
2,5–3,5ma horgonyok (húzott cölöpök) rácstávolsága
6500dbGEWI-cölöp a berlini Lehrter Bahnhof munkagödreiben
~9–11mbeton kellene horgony nélkül 12 m-es víztelenítésnél (szemléltető számítás)
Fotók

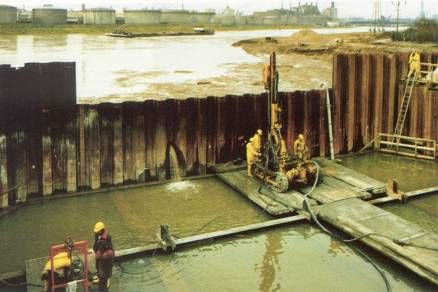

Szádfallal körbezárt, vízzel telt munkagödör, munkaszintről fúrt horgonyok
Szádfallal körbezárt, vízzel telt munkagödör: a horgonyokat az ideiglenes munkaszintről fúrják
Leszivattyúzott munkagödör, a víz alatti betonlemezből kiálló horgonyrudakkal
Leszivattyúzás után: a víz alatti betonlemezből kiállnak a horgonyrudak, ezeket rögzítik és kötik be az alaplemezbe
γw·(H+t)≤0,9·γc·t+Rda2
felúszás elleni egyszerűsített ellenőrzés 1 m²-re: bal oldalon a víznyomás a lemez alján, jobb oldalon a lemez (csökkentett) súlya és a horgonyok erejének egy m²-re jutó része · H víztelenített mélység, t lemezvastagság, a horgonyraszter, Rd egy horgony tervezési ellenállása
Tudtad?

A berlini Lehrter Bahnhof (ma: Berlin Hauptbahnhof) munkagödreit 1,5 m vastag víz alatti betonlemez zárta le, amelyet 6500 GEWI-cölöp rögzített 2,7 m-es rácsban (Ø 63,5 mm-es rudak, 17,5–26,4 m hosszan). A Potsdamer Platzon a 90-es években kb. 24 000 m²-en, 20 m mélyen emeltek ki víz alatt – egész „mesterséges tavak” keletkeztek a város közepén.

Előnyök
  • nincs talajvízszint-süllyesztés: a szomszédok nem süllyednek
  • vékony (1–1,5 m) lemez a sok méter helyett
  • kevés maradék szivárgás
Hátrányok
  • búvármunka, kényes víz alatti betonozás
  • sok húzott cölöp, lassú munkaciklus
  • a lemez–horgonyfej kapcsolat kritikus
08
−17,5 mInteraktív 3D modellSzemléltető

3D gödörtervező

Rakd össze a saját munkagödrödet! Válassz talajprofilt, határoló falat és megtámasztást, add meg a mélységet, a talajvizet és a szomszéd épület távolságát – majd ásd ki a gödröt. Az ellenőrző lista azonnal jelzi, mi működik, mi kockázatos és mi nem megy.

1
Berlini dúcolat a pesti talajvízben

8 m mély gödör, a talajvíz −5 m-en. Mi történik a kiemelés végén? Kapcsold be a víztelenítést – és figyeld a szomszéd épületet. Utána próbáld szádfallal.

2
Meddig bírja a konzolos fal?

Hézagos cölöpfal kemény agyagban, 8 m mélyen, horgony nélkül. Húzd a mélységet 4 m-től felfelé: hol vált a lista sárgára, majd pirosra? Adj hozzá horgonysort!

3
Hová nyúlnak a horgonyok?

Résfal két horgonysorral, a szomszéd ház 3 m-re. Kapcsold be a röntgent! Ezután válts csőtámaszra – és növeld a gödör szélességét 30 m fölé.

4
Szegezés puha talajban?

Talajszegezés puha, telített agyagban, a talajvíz 2 m-en. Miért piros szinte minden? Próbáld ki ugyanezt a budai kemény agyagban.

Mire épül az ellenőrző lista?

A lista szabályai: konzolos fal max. 4–6 m; a berlini dúcolat, a hézagos cölöpfal és a talajszegezés nem vízzáró, ezért csak talajvíz felett vagy víztelenítéssel használható; a zagyfal jellemzően legfeljebb 7–10 m mély munkatérhez optimális; a szádfal lehajtásának rezgése 20–30 m-re is elhathat; a horgonyok 15–20 m-re a szomszéd telkek alá nyúlhatnak, a teljes hossz legfeljebb 25–30 m; a csőtámasz 25–28 m felett közbenső alátámasztást kíván, 10–15 m felett a hőtágulás meghatározó. A támaszszintek számát egy egyszerű, szemléltető ökölszabály becsüli – valódi tervezéshez földnyomás- és szerkezeti számítás kell (Földalatti műtárgyak tárgy).

09
−19,5 mdöntéstámogató · esettanulmányok · záróvideó

Melyiket válasszam?

Nincs „legjobb” munkatérhatárolás – csak az adott helyre legjobban illő. A határolás módja a rendelkezésre álló területtől, a talajtól, a talajvízviszonyoktól, a nyitvatartás idejétől, a környezet beépítettségétől, a létesítmény méreteitől és a rendelkezésre álló eszközöktől függ – és sokszor több megoldás kombinációja adja a választ.

Területelfér-e rézsű, horgony, padka?
Talajkötött, szemcsés, puha, feltöltés, kőzet
Talajvíza kiemelési sík felett vagy alatt?
Nyitvatartásideiglenes vagy végleges?
Beépítettségszomszédok, közművek, rezgés
Méretekmélység, szélesség, alaprajz
Eszközökmilyen gépek, technológia érhető el?
Gondold végig együtt

A falszerkezet és a megtámasztás nem független: egy hajlékony berlini dúcolat érzékeny szomszéd mellett merevebb megtámasztást kíván, egy vízzáró fal pedig csak akkor ér valamit, ha a vízzáró rétegbe köt – vagy ha a gödör alját is lezárjuk. A víztelenítést mindig a munkatérhatárolással együtt kell megtervezni, és egyes rendszereknél (pl. résfal) a határolás egyben az alapozás is.

9.1

Te vagy a tervező!

Nyolc valós helyzet – mindegyikhez egy jó megoldás tartozik. Válassz, és olvasd el az indoklást!

9.2

Záróvideó: mélygarázs munkagödre

Kétszintes mélygarázs talajvíz alatt, közvetlenül a telekhatáron álló házak mellett – melyik megoldást választanád? A videó végigviszi a döntést, majd összefoglalja a sorozat összes technológiáját.

10
−21,5 m19 animáció · valós felvételek

Videótár

Mind a 19 animációs videó egy helyen – mindegyik 2–2,5 perc, mindegyik más zenével. A lejátszóban Szóköz = szünet, F = teljes képernyő, Esc = bezárás; az ablak alján lapozhatsz a videók között.

10.1

Így néz ki a valóságban

Az animációk után érdemes megnézni, hogyan készülnek ezek a szerkezetek egy valódi munkaterületen. A felvételek kattintásra töltődnek be a YouTube-ról.

11
−23,5 m40 igaz/hamis állítás · fogalomtár

Önellenőrzés

Elérted a gödör alját! Ellenőrizd, mennyi maradt meg: 40 állítás az oldal anyagából – a rézsűs kiemeléstől a fagyasztott falig. Minden válasz után rövid magyarázatot kapsz.

11.1

Igaz vagy hamis?

11.2

Fogalomtár

A legfontosabb fogalmak röviden – mindegyikből egy kattintással a megfelelő fejezetbe juthatsz.

↑ Vissza a felszínre
